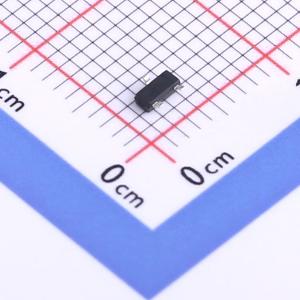

温馨提醒：图片仅供参考，商品以实物为准
BSS84
1个P沟道 耐压:60V 电流:170mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDSS = -60V。 I0 = -0.17A。 RDS(on)@VGS = -10V < 8Ω。 RDS(on)@VGS = -4.5V < 10Ω。 沟槽功率低压MOSFET技术。 低RDS(ON)。应用：视频监视器。 负载开关
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- BSS84
- 商品编号
- C7420340
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 170mA | |
| 导通电阻(RDS(on)) | 3.3Ω@10V；3.5Ω@4.5V | |
| 耗散功率(Pd) | 680mW | |
| 阈值电压(Vgs(th)) | 1.4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1.77nC@10V | |
| 输入电容(Ciss) | 43pF | |
| 反向传输电容(Crss) | 2.8pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 2.9pF |
商品概述
μPA1601是一款单片N沟道功率MOS FET阵列，内置7个电路和电阻，专为LED、继电器、热敏头等设计。
商品特性
- 可通过标准逻辑IC或微计算机直接驱动。（可实现4 V驱动）
- 输出电压：Vo最大为30 V。
- 输出电流：Io最大为500 mA。
- 当I0 = 150 mA、V1 = 4 V时，典型导通电阻Ron = 3 Ω。
- 工作温度范围宽：-40至+85 °C
应用领域
- 计算机-办公设备-通信设备-测试与测量设备-机床-工业机器人-视听设备-其他消费产品-汽车及运输设备-交通控制系统-防灾系统-防盗系统
