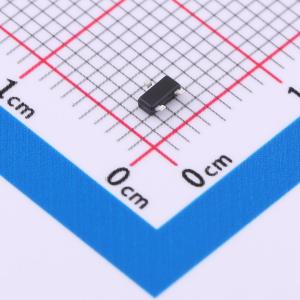

温馨提醒：图片仅供参考，商品以实物为准
SQ2361AEES
耐压:60V 电流:2.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：RDS(ON) = 100mΩ（典型值），VGS = 10V。 RDS(ON) = 150mΩ（典型值），VGS = -4.5V。 典型ESD保护：1500V。应用：DC-DC转换器。 负载开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SQ2361AEES
- 商品编号
- C7419971
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0384克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 2.8A | |
| 导通电阻(RDS(on)) | 100mΩ@10V；150mΩ@4.5V | |
| 耗散功率(Pd) | 8.8W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 9.8nC@5V；17.7nC@30V | |
| 输入电容(Ciss) | 637pF | |
| 反向传输电容(Crss) | 53pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 70pF |
商品特性
- 超低导通电阻
- 可焊侧翼引脚，便于自动光学检测（AOI）
- 100%进行了非钳位感性负载（UIS）和栅极电阻（Rg）测试
- 工作结温可达175°C
- 符合RoHS标准
- 符合IEC 61249-2-21标准的无卤要求
应用领域
-DC-DC 转换器-负载开关-电源管理
