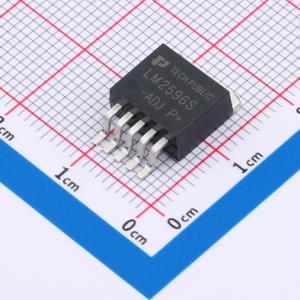

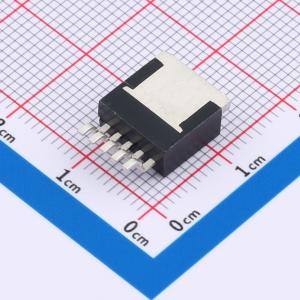

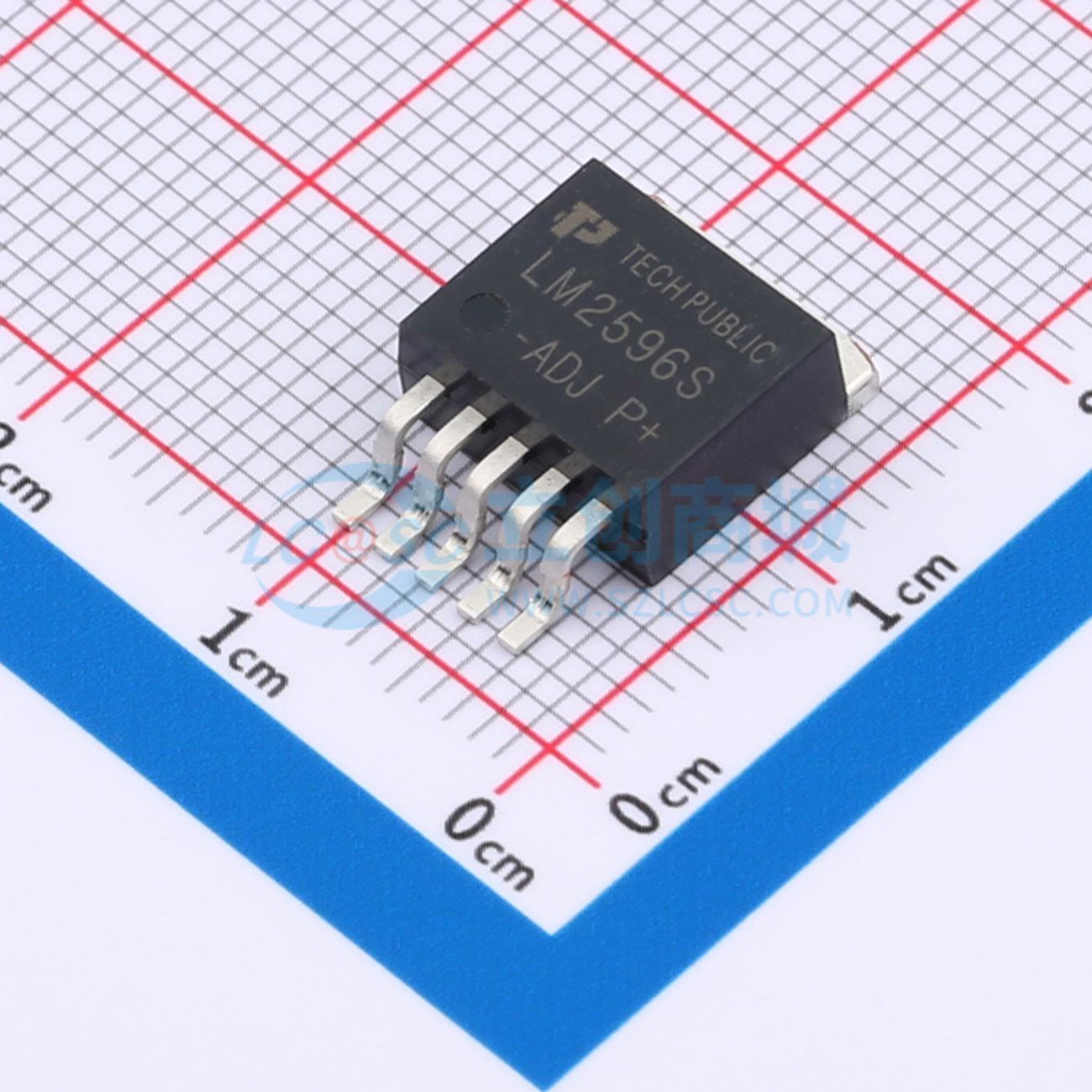

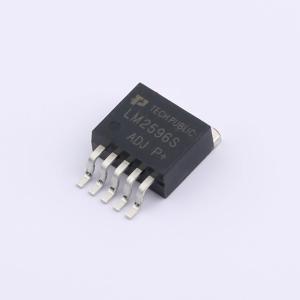

LM2596SX-ADJ

3A/150kHz降压型DC-DC转换器

描述: LM2596系列是具备所有必要有源功能的降压型开关稳压器。它能够驱动3A负载，且具备出色的线性和负载调节能力。这些器件提供3.3V、5V的固定输出电压版本，以及可调输出版本
品牌名称: TECH PUBLIC(台舟)
商品型号: LM2596SX-ADJ
商品编号: C7419983
商品封装: TO-263-5L
包装方式: 编带
商品毛重: 2.0888克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

LM2596系列是降压开关稳压器，具备所有必需的主动功能。它可以驱动3A负载，并具有出色的线性和负载调节性能。这些设备提供固定输出电压版本（3.3V、5V）和可调输出版本。

LM2596系列的工作开关频率为150kHz，因此所需的滤波组件尺寸比低频开关稳压器要小。这不仅大幅减小了电路板面积，还减小了散热片的尺寸，在某些情况下甚至不需要散热片。在指定的输入电压和输出负载条件下，输出电压的容差保证在±4%以内。此外，振荡器频率精度在±10%以内。外部关断功能也包括在内。该系列具有典型的100μA待机电流。输出开关包括逐周期电流限制以及故障条件下的热关断保护。

商品特性

输出电压：3.3V，5V 及可调版本
可调输出电压范围 1.23V~38.5V
150kHz 固定开关频率
电压模式非同步 PWM 控制
热关断和过流保护
开/关控制输入
短路保护 (SCP)
工作电压可达 40V
输出负载电流 3A

应用领域

简易高效降压调节器
板载开关稳压器
正到负转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	1.23V~38.5V
	输出电流	3A
	开关频率	150kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	可调
