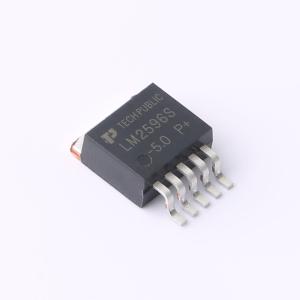

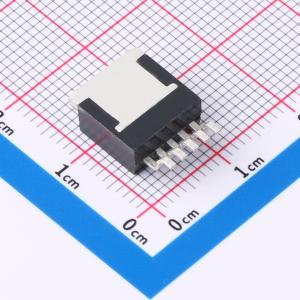

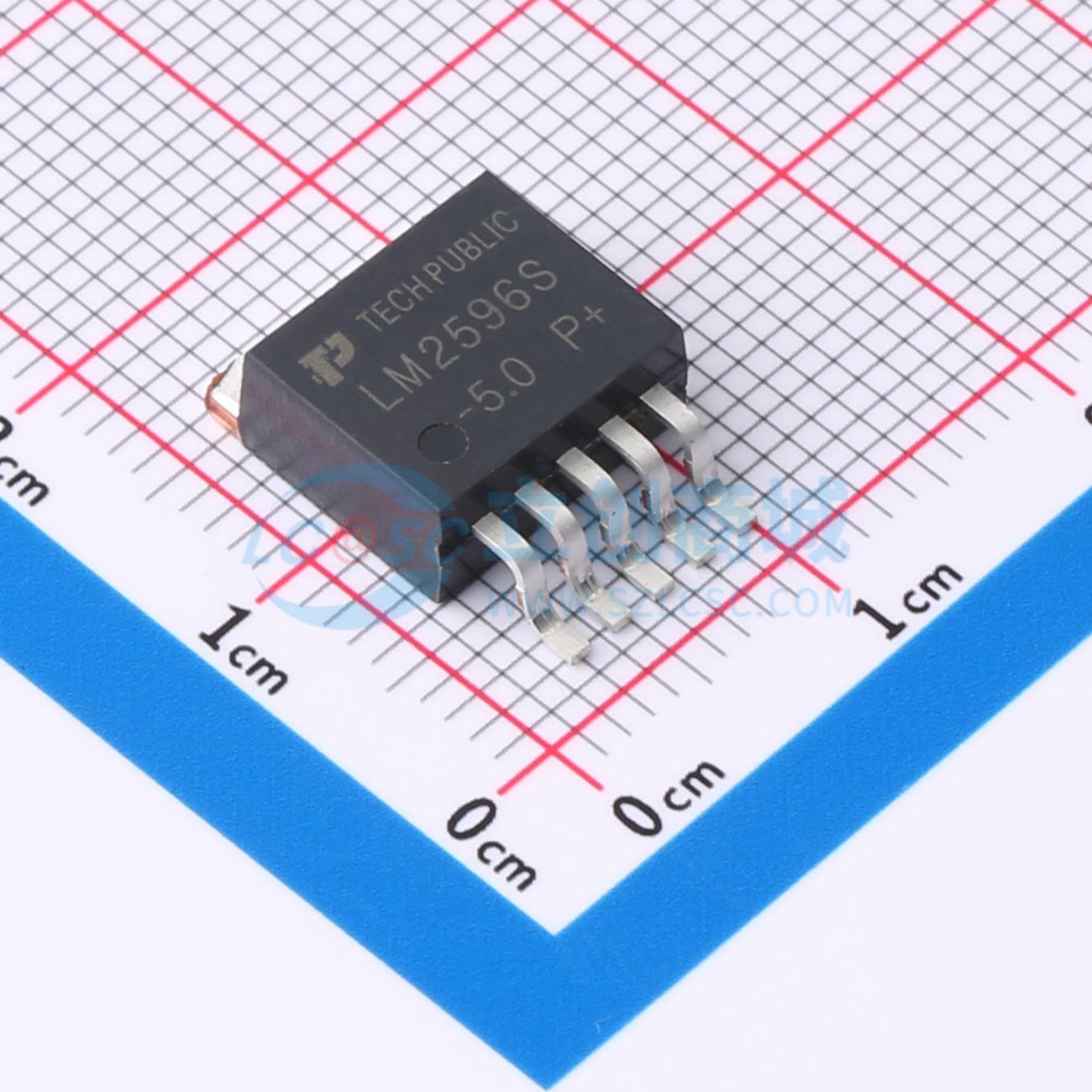

LM2596S-5.0
降压型 3A 4.5V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是降压开关稳压器，具备所有必需的有源功能，能够驱动 3A 负载，具有出色的线性和负载调节能力。有 3.3V、5V 固定输出电压版本以及可调输出版本。工作在 150kHz 的开关频率，允许使用比低频开关稳压器更小尺寸的滤波组件，不仅大幅减小了电路板面积，还减小了散热器尺寸，在某些情况下无需散热器。保证在指定输入电压和输出负载条件下输出电压的公差为 ±4%，振荡器频率精度在 ±10% 以内。包含外部关断功能，待机电流典型值为 100μA。输出开关包括逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- LM2596S-5.0
- 商品编号
- C7419980
- 商品封装
- TO-263-5L
- 包装方式
- 编带
- 商品毛重
- 2.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
LM2596系列是集成了所有必要有源功能的降压型开关稳压器，能够驱动3A负载，并具备出色的线路和负载调整率。该系列器件提供3.3V、5V固定输出电压以及可调输出电压版本。其开关频率为150kHz，相比低频开关稳压器，允许使用尺寸更小的滤波元件。这不仅显著减小了电路板面积和散热片尺寸，在某些情况下甚至无需散热片。在规定的输入电压和输出负载条件下，输出电压精度保证在±4%以内。此外，振荡器频率精度在±10%以内。器件包含外部关断功能，典型待机电流为100μA。输出开关具备逐周期电流限制和热关断功能，可在故障条件下提供全面保护。
商品特性
- 输出电压：3.3V、5V及可调版本
- 可调输出电压范围：1.23V~38.5V
- 150kHz固定开关频率
- 电压模式非同步PWM控制
- 热关断和电流限制保护
- 开/关关断控制输入
- 短路保护
- 最高工作电压可达40V
- 输出负载电流3A
应用领域
- 高效简易降压稳压器
- 板载开关稳压器
- 正压转负压转换器
