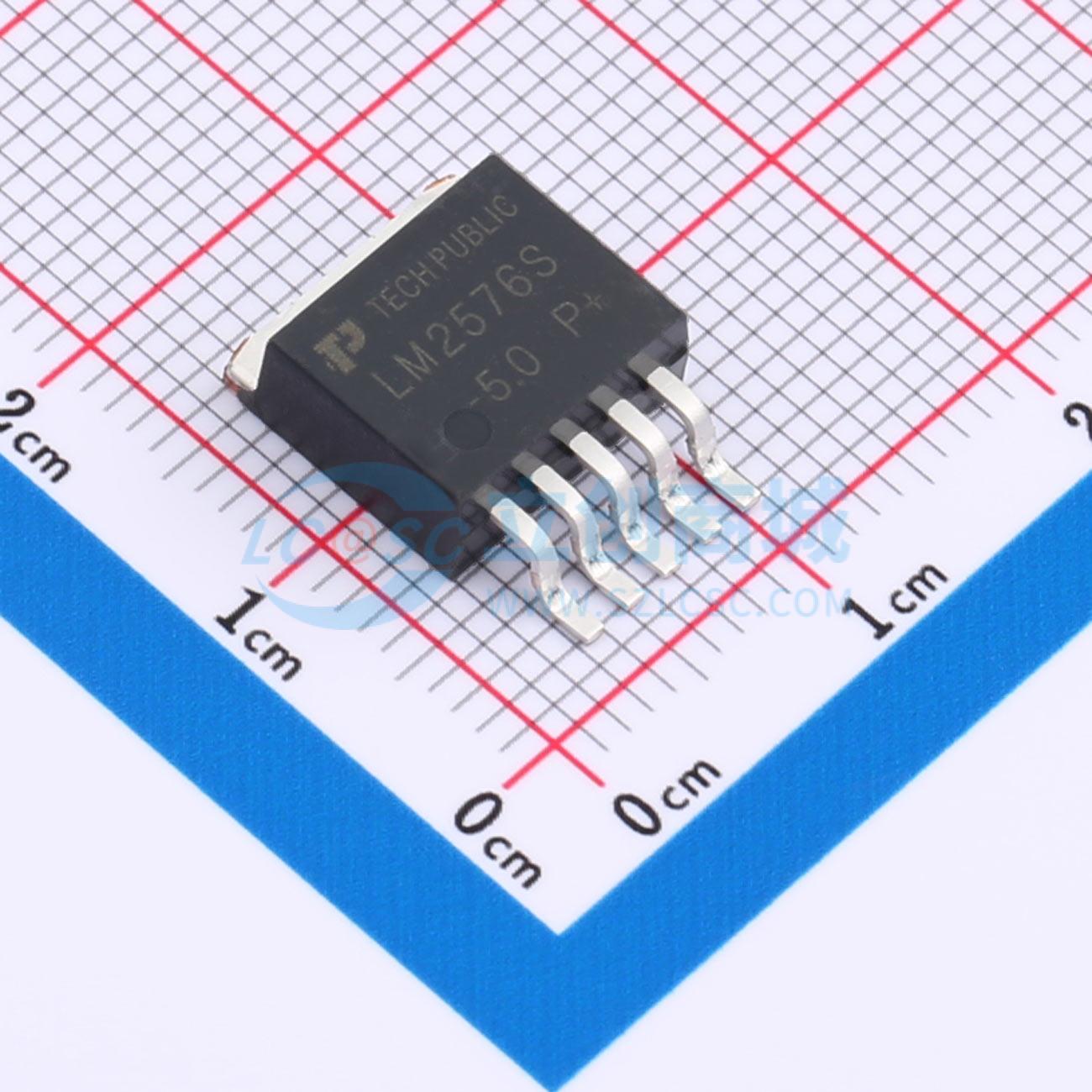

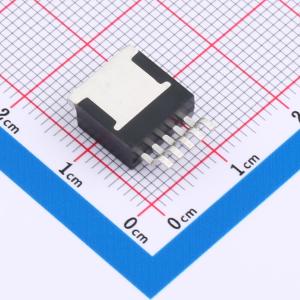

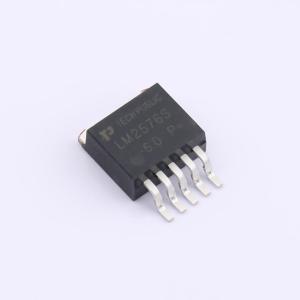

温馨提醒：图片仅供参考，商品以实物为准
LM2576SX-5.0
3A/52kHz降压型DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2576系列是具备所有必要有源功能的降压型开关稳压器。它能够驱动3A负载，且具备出色的线性和负载调节能力。这些器件提供3.3V、5V的固定输出电压版本以及可调输出版本
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- LM2576SX-5.0
- 商品编号
- C7419973
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 2.1014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM2576 系列是具有所有必需主动功能的降压开关稳压器。它能够驱动3A负载，并具有出色的线路和负载调节性能。这些器件提供3.3V、5V固定输出电压版本以及可调输出版本。
LM2576系列的工作开关频率为52kHz，因此允许使用比低频开关稳压器所需的更小尺寸的滤波元件。这不仅大大减少了电路板面积，也减小了散热片的尺寸，在某些情况下甚至不需要散热片。在指定的输入电压和输出负载条件下，输出电压的容差保证在±4%以内。此外，振荡器频率精度在±10%以内。还包括外部关断功能。该系列具有70 μA（典型值）的待机电流。输出开关包括逐周期电流限制以及故障条件下的热关断保护。
商品特性
- 简单高效的降压调节器
- 板载开关调节器
- 正转负转换器
- 输出电压：3.3V，5V及可调版本
- 可调输出电压范围：1.23V至37V ±4%
- 52kHz固定开关频率
- 电压模式非同步PWM控制
- 过热关断和电流限制保护
- 开/关关断控制
- 高输入效率
- 短路保护（SCP）
- 工作电压可达40V
- 输出负载电流：3A
- 低功耗待机模式
- P+产品增强测试
