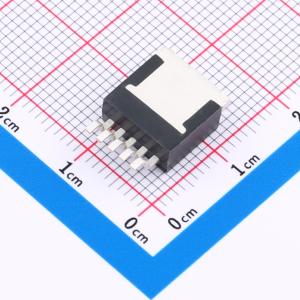

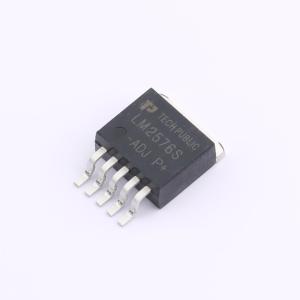

LM2576S-ADJ

3A/52kHz步降式DC-DC转换器

描述: LM2576系列是步降式开关稳压器,具有所有必需的主动功能。它能够驱动3A负载,并具有出色的线路和负载调节性能。这些器件提供固定的3.3V、5V输出电压版本以及可调输出版本。LM2576系列在52kHz的开关频率下工作,允许使用更小尺寸的滤波组件,从而减少电路板面积和散热器的大小。输出电压精度为±4%,开关频率精度为±10%。外部关断功能包括每周期电流限制和热关断,以确保故障条件下的全面保护。
品牌名称: TECH PUBLIC(台舟)
商品型号: LM2576S-ADJ
商品编号: C7419976
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.1058克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

LM2576 系列是具有所有必需主动功能的降压开关调节器。它能够驱动3A负载，并具有出色的线性和负载调节性能。这些器件提供固定输出电压版本（3.3V、5V）和可调输出版本。

LM2576系列的工作开关频率为52kHz，因此允许使用比低频开关调节器所需尺寸更小的滤波元件。这不仅大大减小了电路板尺寸，也减小了散热片的尺寸，在某些情况下甚至不需要散热片。在指定的输入电压和输出负载条件下，输出电压的容差保证在±4%以内。此外，振荡器频率精度在±10%以内。还包括外部关断功能。其特征是典型的待机电流为70 μA。输出开关包括逐周期电流限制以及热关断功能，以在故障条件下提供全面保护。

商品特性

简单高效的降压调节器
板载开关调节器
正转负转换器
输出电压：3.3V，5V及可调版本
可调输出电压范围：1.23V~37V ±4%
52kHz固定开关频率
电压模式非同步PWM控制
过热关断和电流限制保护
开/关关断控制
高输入效率
短路保护（SCP）
工作电压可达40V
输出负载电流：3A
低功耗待机模式
P+产品增强测试通过

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	1.23V~37V
	输出电流	3A
	开关频率	47kHz~58kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	70uA
	开关管(内置/外置)	内置
	输出类型	可调
