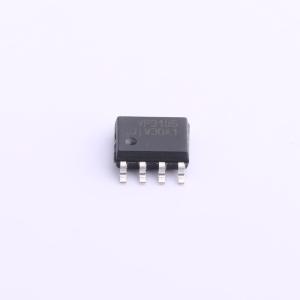

温馨提醒：图片仅供参考，商品以实物为准

VP3186SPG8

5.5A/12V/1MHz升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VP3186是一款高效的升压DC/DC转换器,采用电流模式、固定频率脉宽调制架构。其输入电压范围为2.7V到5.5V,输出电压可达12V,最大输出电流为5.5A,开关频率为1MHz。该芯片具有多种保护功能,包括输入欠压锁定、过流保护、输入过/欠压保护和过温保护。适用于便携式扬声器、LCD显示器等消费电子产品。
品牌名称: VIVA(昱盛)
商品型号: VP3186SPG8
商品编号: C782021
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.268克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(3)输出12V~24V方案

商品参数

商品概述

VP3186设计用于提供快速响应和高效率（可选版本的节能模式），内置100mΩ N沟道MOSFET开关。它采用外部补偿、固定1MHz振荡频率和电流模式调制，为各种应用提供了灵活性。VP3186的最大峰值电流可达5.5A，并且能够进行软启动时间编程以避免浪涌电流。在2.7V至5.5V输入电压范围内，VP3186可以将输出电压升压至12V。这使其非常适合应用于消费电子设备，特别是锂离子电池供电的扬声器。

VP3186还具有多种保护功能，如欠压锁定、过流保护、输入过/欠压保护和过温保护。

VP3186采用带有裸露焊盘的小型SO-8P封装。

商品特性

宽输入电压范围：2.7V至5.5V
600mV参考电压，精度±2%
无PSM版本：VP3186A
PSM版本：VP3186B
5.5A峰值逐周期电流限制
内置18V/100mΩ MOSFET开关
固定1MHz PWM频率
内部软启动
过温保护
可调过流保护
输入欠压锁定
符合RoHS标准的SO-8P绿色封装

应用领域

便携式扬声器
液晶显示器/液晶电视
电池供电设备
机顶盒
DSL和电缆调制解调器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~5.5V
	输出电压	-
	输出电流	2A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
