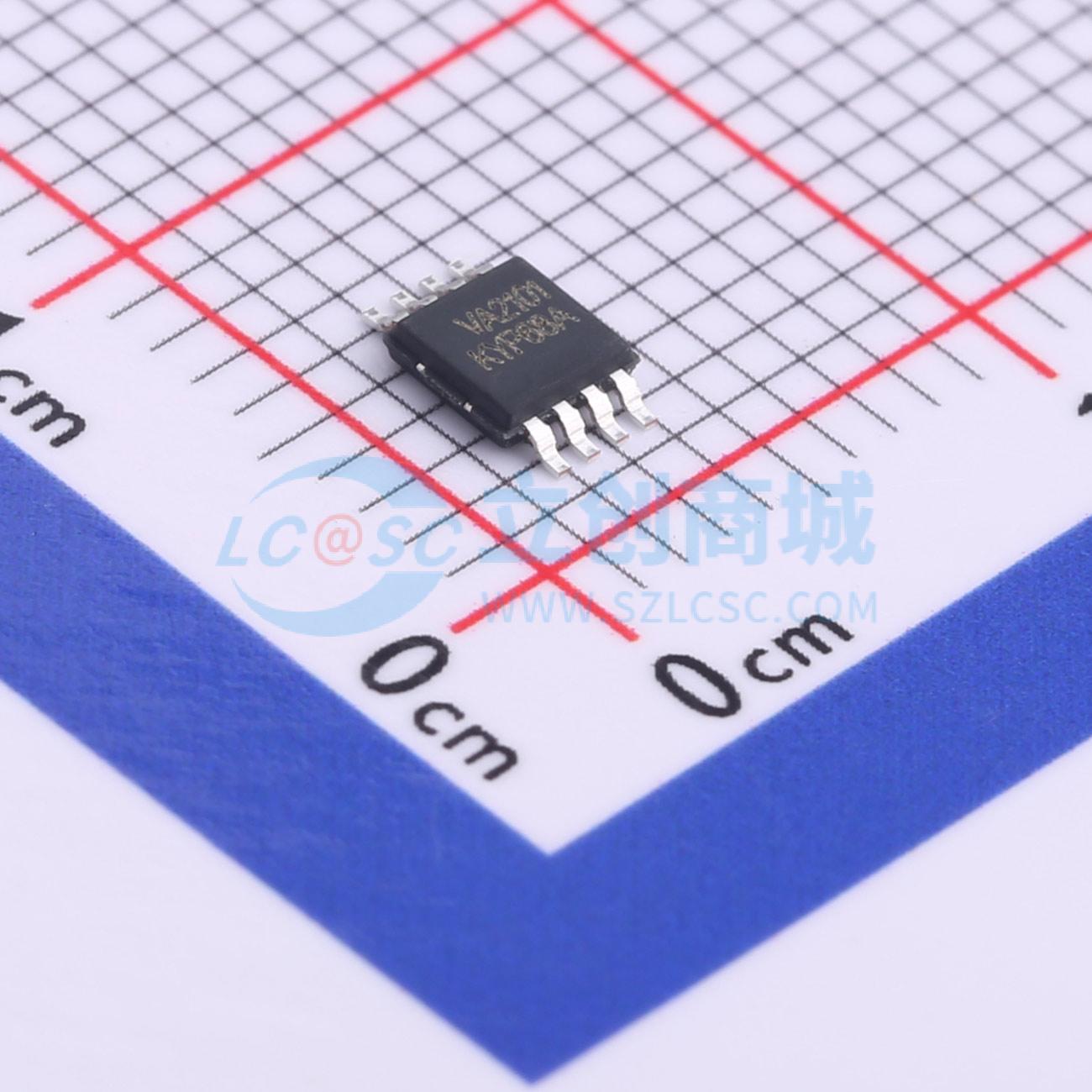

温馨提醒：图片仅供参考，商品以实物为准

VA2101MSG8

3W单声道D类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Class D 1*3W 2.8~5.5V
品牌名称: VIVA(昱盛)
商品型号: VA2101MSG8
商品编号: C782030
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.164克(g)

商品参数

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	1.3W×1@8Ω；2.3W×1@4Ω；3.1W×1@3Ω
	工作电压	2.8V~5.5V
	总谐波失真+噪声(THD+N)	0.18%

商品概述

VA2101是一款经济高效的无滤波器D类单声道音频功率放大器，可在多种电源的宽范围内工作。仅需三个外部组件，节省空间，为平板电脑、上网本、GPS应用等移动应用提供了最佳性能和最小占用面积。 VA2101在5V电源、3Ω负载下，能够实现3.1W的高性能输出功率。其他特性包括88%的效率、-70dB的电源抑制比（PSRR）、全差分设计，可减少射频干扰，并允许在对来自各种音频源的信号进行求和时独立设置增益。 VA2101还集成了32ms抗噗声、短路保护和过热保护电路，以确保设备的可靠性。这些功能使其成为任何对电池续航要求较高的便携式设备的理想选择。 VA2101提供SO - 8、MSOP - 8、DFN - 8（3x3）封装，符合RoHS 2.0标准的环保型或无铅/无卤素封装。

商品特性

工作电压范围：2.8V至5.5V
搭配8Ω扬声器时的效率：在1…3W时为88%
搭配3Ω扬声器时的效率：在3W时为71%
在8Ω负载、总谐波失真加噪声（THD + N）<1%时输出功率为1.3W
在4Ω负载、THD + N<1%时输出功率为2.3W
在3Ω负载、THD + N<10%时输出功率为3.1W
关断电流小于1μA
静态电流小于6mA
电源抑制比（PSRR）为 - 70dB，无需电压调节器
32ms延迟以消除输入噪声
短路和热保护
符合RoHS 2.0标准的SO - 8、MSOP - 8、DFN - 8封装
提供3x3环保型或无铅/无卤素封装

应用领域

便携式多媒体设备
平板电脑/上网本/GPS
机顶盒
LCD显示器

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态电流(Iq)	5.8mA
	工作温度	-40℃~+85℃
	信噪比	93dB
	输入类型	差分
	电源纹波抑制比(PSRR)	-70dB
	效率	71%；88%
