温馨提醒：图片仅供参考，商品以实物为准

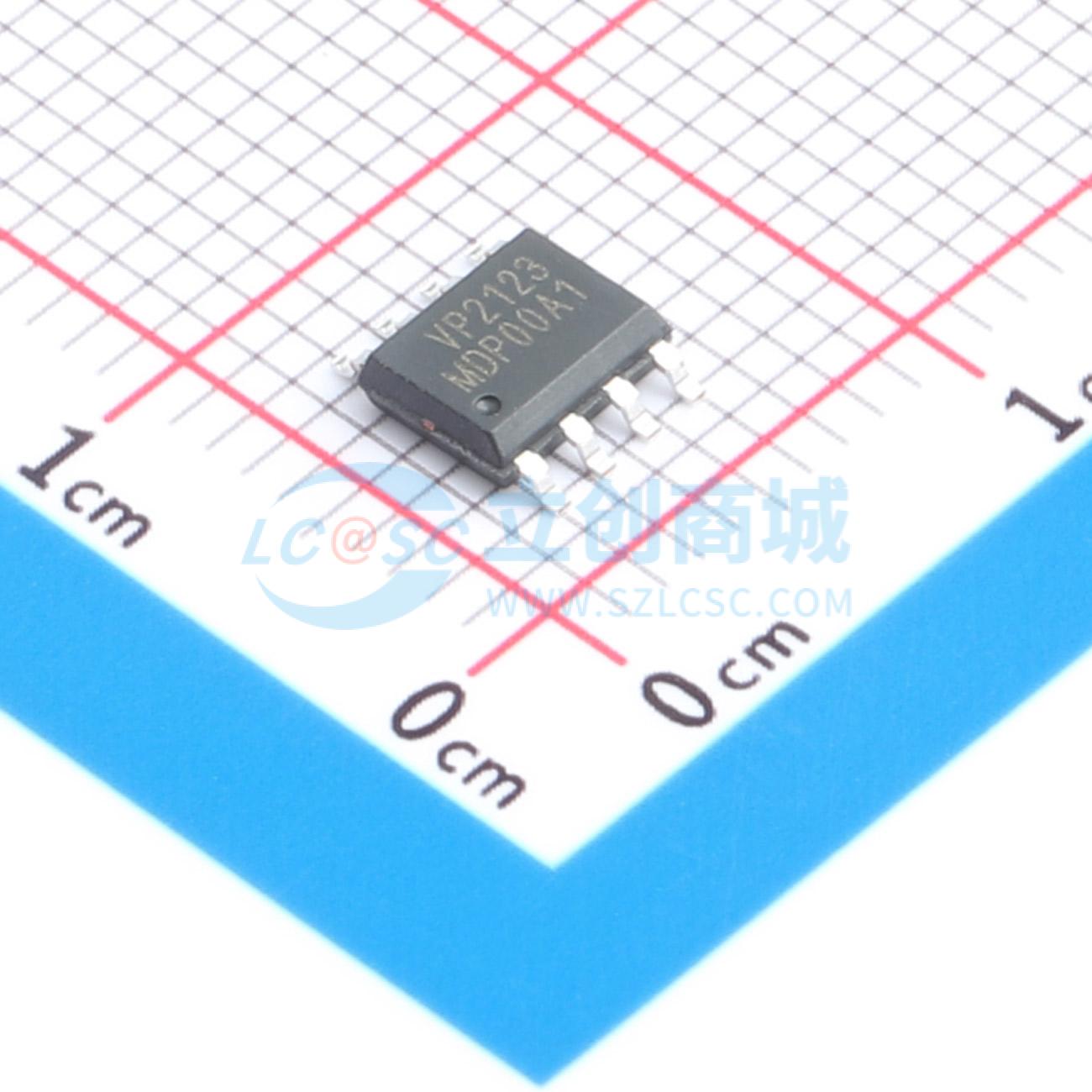

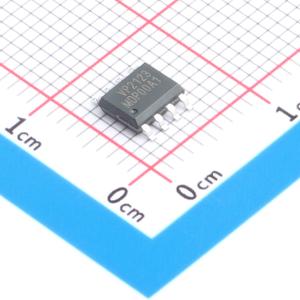

VP2123SPG8
降压型 3A 5V~25V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VP2123是一款高效率、低成本的同步降压转换器,集成了低导通电阻的高侧和低侧MOSFET开关。输入电压范围为5V至25V,输出电流可达3A,输出电压可通过简单的分压器调整为0.922V至15V。具有可编程软启动功能、低静态电流和多种保护功能,适用于便携式消费电子产品。
- 品牌名称
- VIVA(昱盛)
- 商品型号
- VP2123SPG8
- 商品编号
- C782022
- 商品封装

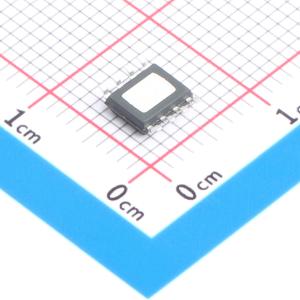

- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~25V | |
| 输出电压 | 922mV~15V | |
| 输出电流 | 3A | |
| 开关频率 | 340kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 外部补偿；可调软启动；过流保护 |
商品概述
VP2123是一款高效、低成本的降压转换器，集成了低RDS(ON)的90mΩ高端和80mΩ低端MOSFET开关。它能够在5V至25V的宽供电电压范围内提供3A的输出电流。通过一个简单的分压器，输出电压可轻松在0.922V至15V之间调节。
商品特性
- 其他特性，如可编程软启动、集成自举二极管、全面无故障保护以及在5V/2A输出时94%的转换效率，使VP2123非常适合用于便携式消费电子产品。
- VP2123采用流行的带散热焊盘的SO - 8P环保封装。
- 输入电压范围：5V至25V
- 输出电压可调范围：0.922V至15V
- 连续输出电流：3A
- 集成90mΩ/80mΩ MOSFET开关
- 0.922V电压基准，精度±2%
- 5V/2A输出时转换效率达94%
- 可编程软启动功能
- 低静态电流1.1mA
- 固定开关频率340kHz
- 自适应电流模式PWM工作
- 欠压锁定保护
- 过压和过流限制
- 过温保护
- 符合RoHS 2.0标准
- 带散热焊盘的SO - 8P环保封装
应用领域
- 机顶盒
- 网络设备
- LCD显示器/LCD电视
