温馨提醒：图片仅供参考，商品以实物为准

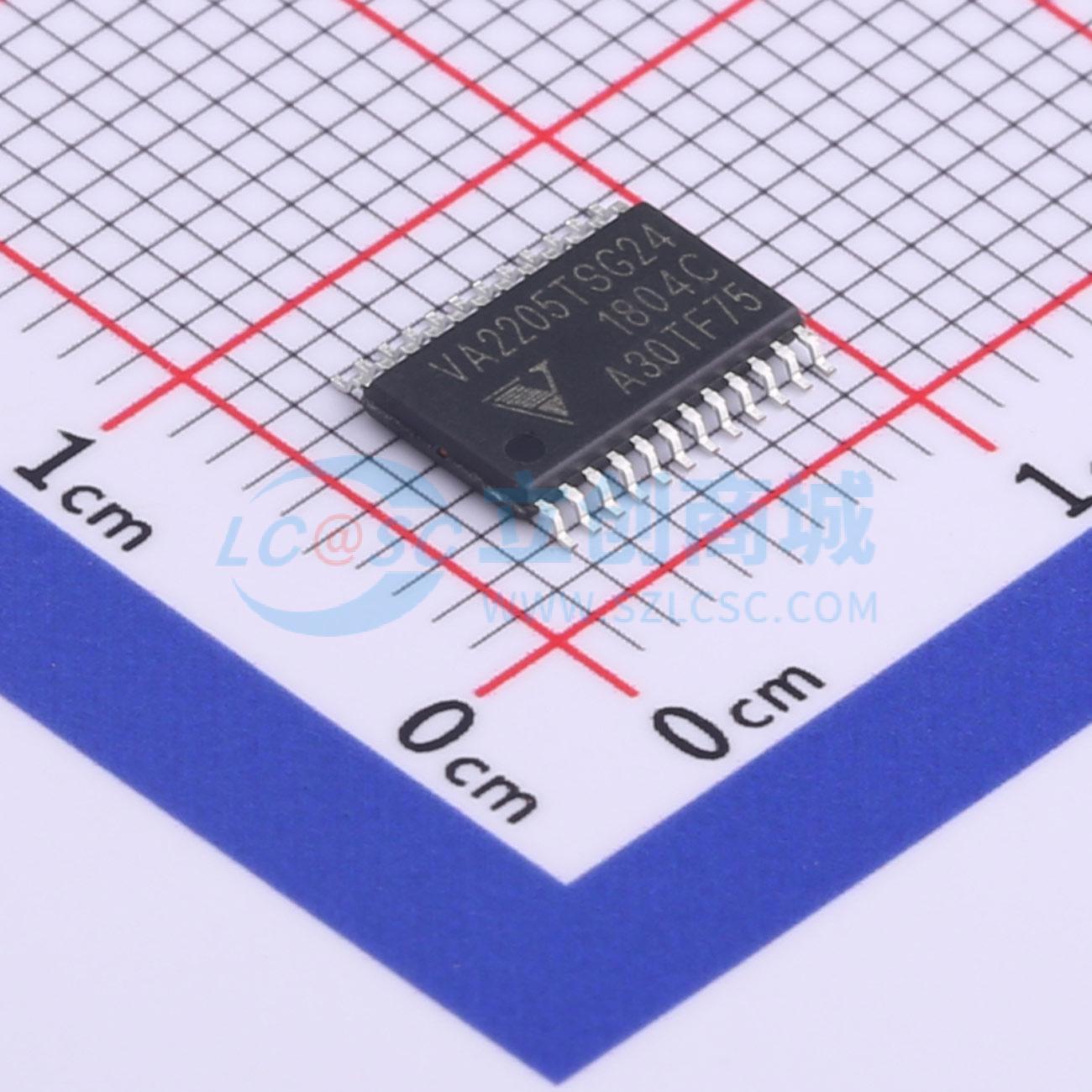

VA2205TSG24

3W立体声D类音频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Class D 2*3W 3.6~5.5V
品牌名称: VIVA(昱盛)
商品型号: VA2205TSG24
商品编号: C782027
商品封装: TSSOP-24-EP
包装方式: 编带
商品毛重: 0.155克(g)

商品参数

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	1.7W×2@8Ω；3.06W×2@4Ω
	工作电压	3.6V~5.5V
	总谐波失真+噪声(THD+N)	0.2%
	静态电流(Iq)	10mA

商品概述

VA2205是一款无滤波器立体声D类音频放大器，提供直流音量控制、更低的电源电流、高效率，且只需少量外部元件即可直接驱动扬声器。VA2205还集成了抗噗声、输出短路和过热保护电路，以提高器件的可靠性。这些功能使该器件非常适合小尺寸液晶电视、液晶显示器、USB供电扬声器及其他对电池续航有较高要求的应用。

商品特性

每通道向8Ω扬声器输出1.7W功率（总谐波失真加噪声 = 10%）
每通道向4Ω扬声器输出3.06W功率（总谐波失真加噪声 = 10%）
工作电压范围为3.6V至5.5V
向4Ω扬声器输出时，最大效率达84%
直流音量控制范围为 -44dB至20dB
低待机电流 <10μA
无滤波器PWM工作模式，无需LC输出滤波器
集成抗噗声、过热保护和短路保护电路
采用带散热焊盘的RoHS合规TSSOP24封装

应用领域

液晶显示器/液晶电视
笔记本电脑/上网本/移动互联网设备
高功率USB扬声器
电池供电的便携式电子设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	95dB
	输入类型	差分；单端
	电源纹波抑制比(PSRR)	68dB
	效率	84%
	输入通道数	2个单端输入
