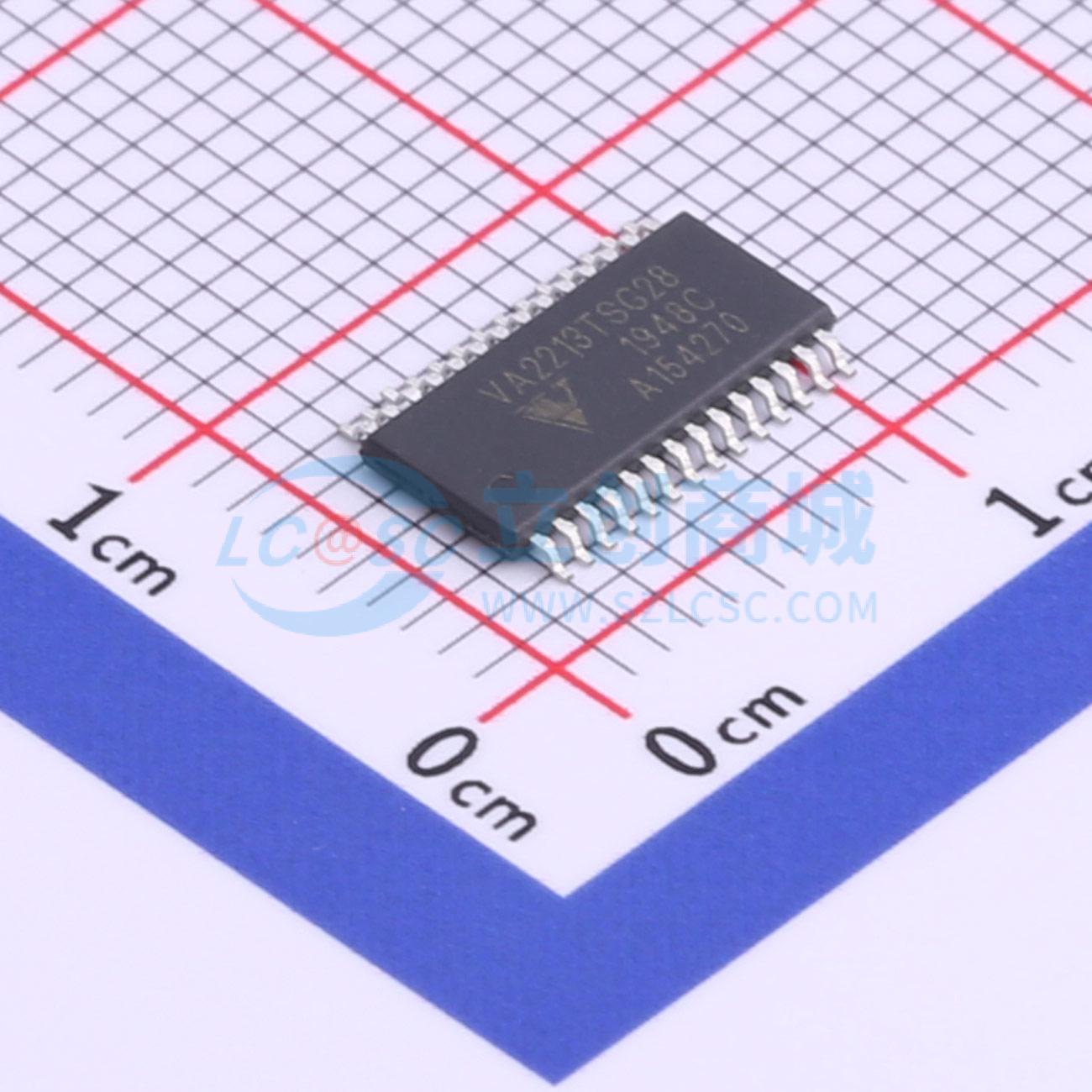

VA2213TSG28

15W立体声D类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Class D 2*15W 8~26V
品牌名称: VIVA(昱盛)
商品型号: VA2213TSG28
商品编号: C782029
商品封装: TSSOP-28-EP
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

VA2213是一款经济高效的无滤波器D类立体声音频功率放大器，可在多种电源的宽范围内工作。VA2213提供音量控制，有四种可选增益设置（20dB、26dB、32dB、36dB）。VA2213每个声道可向8Ω负载输出15W功率，具有较低的电源电流和较少的外部元件，可直接驱动桥接式立体声扬声器。具备功率限制功能，可确保扬声器安全运行，并对输入信号进行归一化处理。 VA2213的能量转换效率高达88%（8Ω负载），因此在播放音乐时无需外部散热片。 VA2213还集成了抗噗声、输出短路及过热保护电路，以确保设备的可靠性。该器件还提供直流检测和保护方案，以防止扬声器音圈受损。 VA2213采用带裸露焊盘的小型TSSOP - 28环保封装。

商品特性

工作电压范围为8V至26V
搭配8Ω扬声器时，最高效率达88%
18V电压、8Ω负载、总谐波失真加噪声（THD + N）= 1%时，功率为16.5W
12V电压、4Ω负载、总谐波失真加噪声（THD + N）= 1%时，功率为12.2W
12V电压、4.2Ω负载、总谐波失真加噪声（THD + N）= 10%时，功率为14.9W
12V电压、8Ω负载、总谐波失真加噪声（THD + N）= 10%时，功率为9.3W
静音控制，减少编解码器弹出噪声
四种可选增益设置
可扩展功率限制功能
扬声器直流检测与保护
并联BTL扬声器驱动连接
带自动恢复功能的热保护
扬声器保护电路
短路和热保护
符合RoHS 2.0标准的带裸露焊盘的TSSOP - 28环保封装

应用领域

液晶电视
多媒体音箱
条形音箱

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	15W×2@8Ω
	工作电压	8V~26V
	总谐波失真+噪声(THD+N)	0.08%

	属性	参数值
	静态电流(Iq)	35mA
	工作温度	-40℃~+85℃
	信噪比	99dB
	电源纹波抑制比(PSRR)	68dB
	效率	88%
