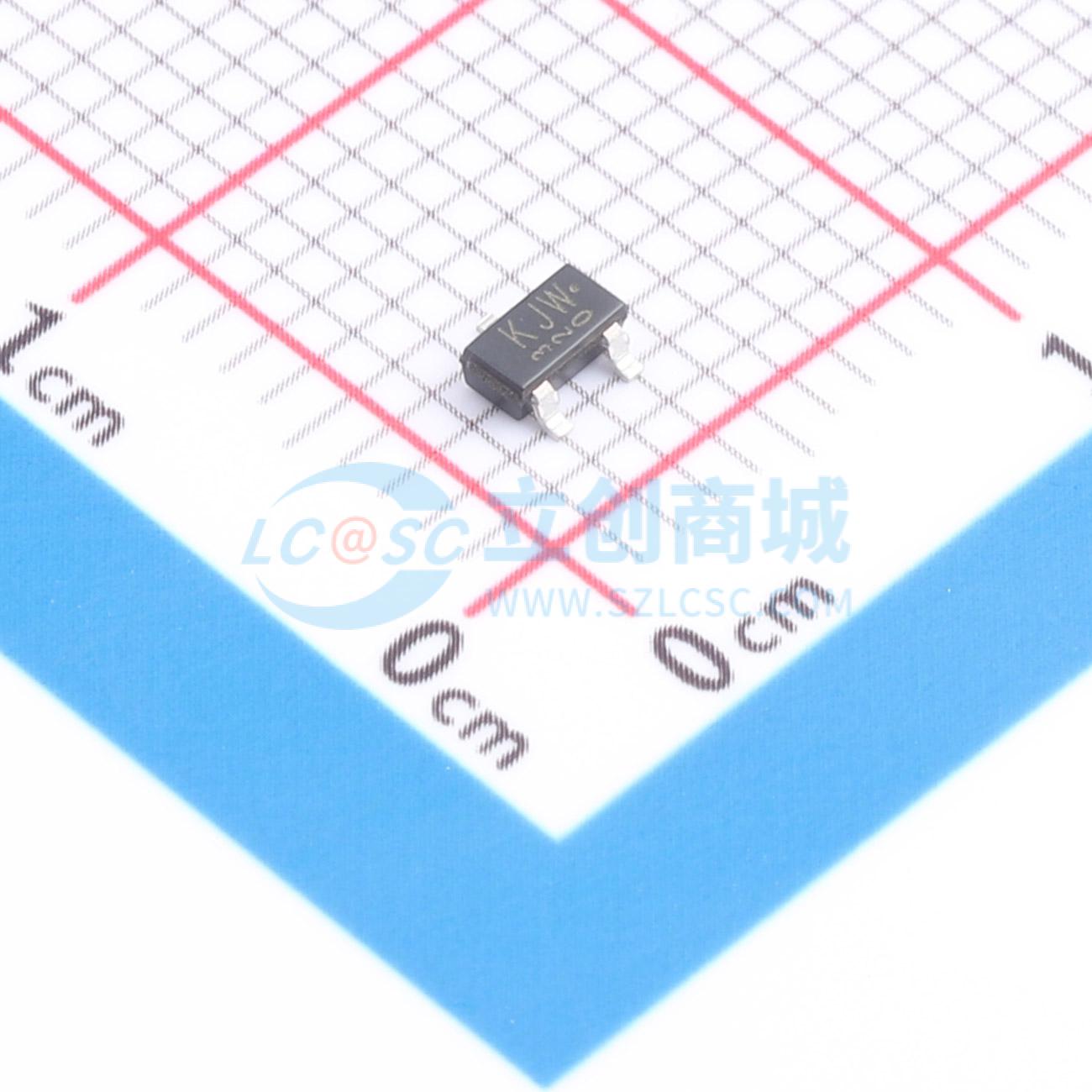

SSM3J352F,LF实物图
  • SSM3J352F,LF商品缩略图
  • SSM3J352F,LF商品缩略图
  • SSM3J352F,LF商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SSM3J352F,LF

1个P沟道 耐压:20V 电流:2A

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
TOSHIBA(东芝)
商品型号
SSM3J352F,LF
商品编号
C7369982
商品封装
TO-236-3(SOT-23-3)​
包装方式
编带
商品毛重
0.0395克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)20V
连续漏极电流(Id)2A
导通电阻(RDS(on))110mΩ@10V
属性参数值
耗散功率(Pd)-
阈值电压(Vgs(th))1.2V
栅极电荷量(Qg)5.1nC@4.5V
输入电容(Ciss)210pF

商品特性

  • 1.8V栅极驱动电压。
  • 低漏源导通电阻:
    • RDS(ON) = 443mΩ(最大值)(@ VGS = -1.8V)
    • RDS(ON) = 199mΩ(最大值)(在VGS = -2.5V时)
    • RDS(ON) = 136mΩ(最大值)(在VGS = -4.5V时)
    • RDS(ON) = 110mΩ(最大值)(@ VGS = -10V)

应用领域

  • 电源管理开关
