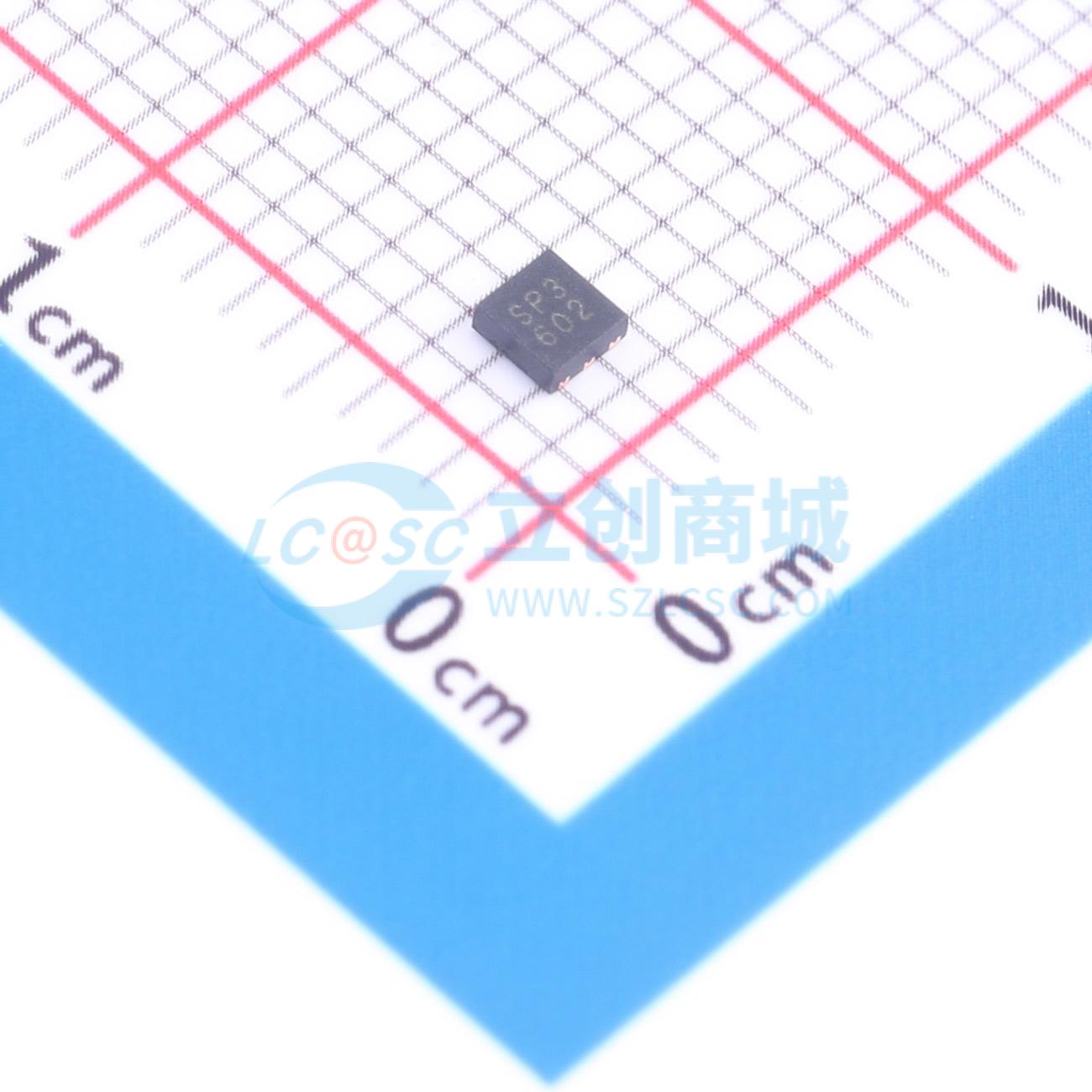

温馨提醒：图片仅供参考，商品以实物为准
SSM6J503NU,LF
SSM6J503NU,LF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- SSM6J503NU,LF
- 商品编号
- C7370012
- 商品封装
- UDFNB-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.046763克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 27.7mΩ@4.5V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.8nC | |
| 输入电容(Ciss) | 840pF | |
| 反向传输电容(Crss) | 99pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 118pF | |
| 栅极电压(Vgs) | ±8V |
商品特性
- 1.5V驱动
- 低导通电阻:RDS(ON) = 89.6 m Ω(最大值)(@VGS = -1.5 V)
- RDS(ON) = 57.9 m Ω(最大值)(@VGS = - 1.8 V)
- RDS(ON) = 41.7 m Ω(最大值)(@VGS = - 2.5 V)
- RDS(ON) = 32.4 m Ω(最大值)(@VGS = - 4.5 V)
应用领域
- 电源管理开关
