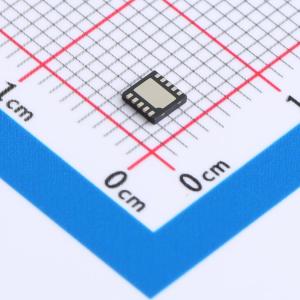

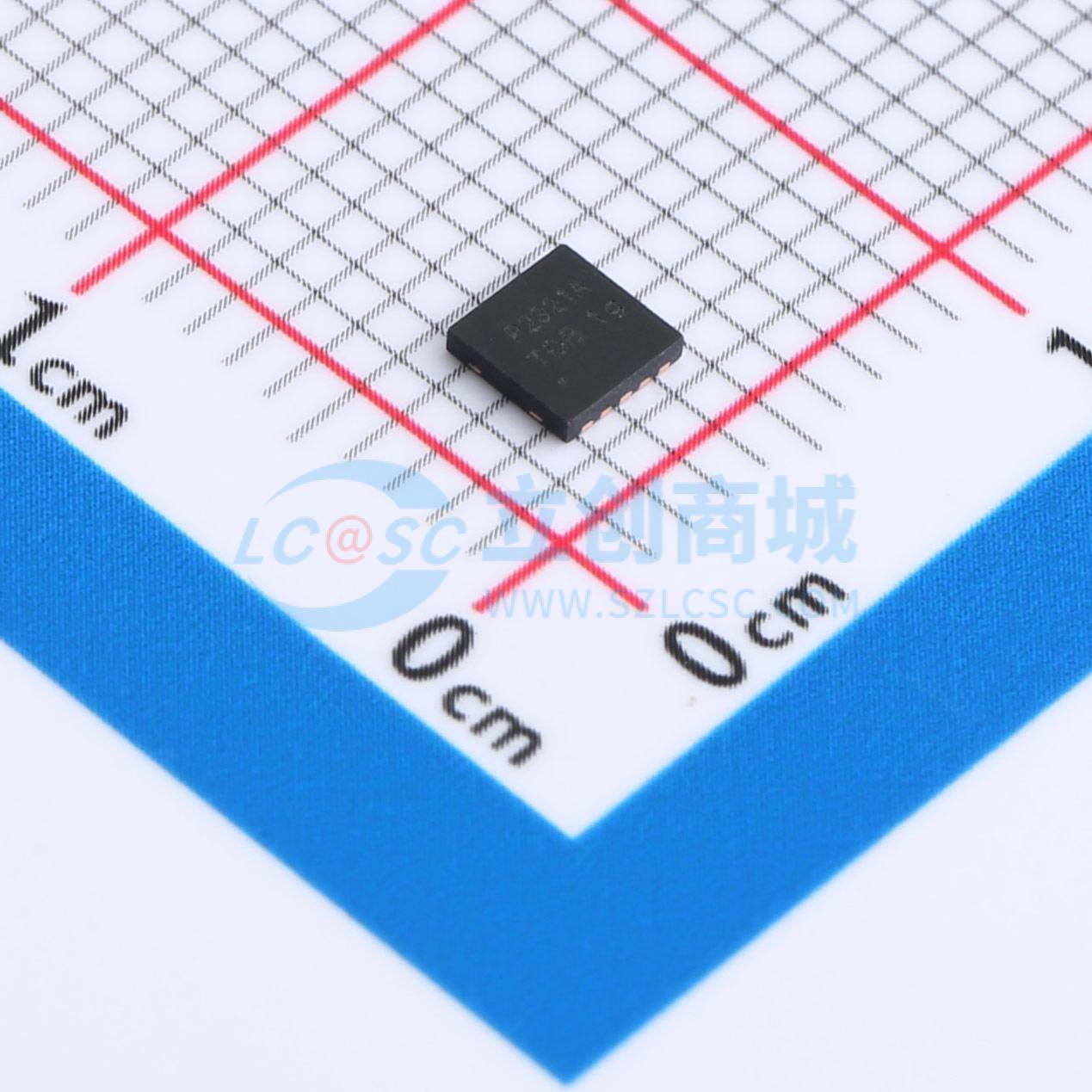

温馨提醒：图片仅供参考，商品以实物为准
PAM2321AYMADJ
3MHz高速瞬态响应降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PAM2321是一款2A降压转换器,具有3MHz的开关频率,适用于便携式应用。其超小型3mm x 3mm封装和高效率使其成为理想选择。该器件提供2A最大输出电流,55uA无负载静态电流,低Rds(on)集成MOSFET和100%占空比操作,适合高输出电压和大电流应用。它还具有出色的瞬态响应和输出精度,以及过温保护和短路保护功能。
- 品牌名称
- DIODES(美台)
- 商品型号
- PAM2321AYMADJ
- 商品编号
- C780870
- 商品封装
- TDFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 55uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
PAM2321是一款2A降压转换器，具有3.3V的典型输入电压和1.2V的固定输出电压或可调输出。3MHz的开关频率使得可以使用小型外部元件。超小的3mm x 3mm尺寸和高效率使PAM2321成为便携式应用的理想选择。
PAM2321在提供2A最大输出电流的同时，空载静态电流仅消耗55μA。低RDS(ON)集成MOSFET和100%占空比操作使得PAM2321成为需要低压差阈值的高输出电压、高电流应用的理想选择。
PAM2321在整个工作范围内提供了出色的瞬态响应和输出精度。
PAM2321在整个负载范围内保持高效率。PAM2321在轻负载模式（PSM）下自动优化效率，并在PWM模式下保持恒定频率和低输出纹波。
过温保护和短路保护可以防止PAM2321及其系统组件受到损坏。
PAM2321采用无铅、超小、低剖面TDFN3X3-10封装。该产品的工作温度范围为-40°C至+85°C。
商品特性
- 最大输出电流2A
- 微型0.47µH芯片电感
- 优秀的瞬态响应
- 输入电压：2.7V至5.5V
- 固定或可调输出电压选项：
- 固定输出电压：1.2V
- 可调输出电压：1.0V至VIN
- 高效率，3MHz开关频率
- 无负载静态电流55µA
- 100%占空比低压差操作
- 内部软启动
- 过温保护和过流保护
- 关断电流<1µA
- 工作温度范围-40℃至+85℃
- 无铅无卤素封装
- 符合RoHS/REACH标准
应用领域
- 手机
- 数码相机
- 硬盘驱动器
- MP3播放器
- PDA和手持式计算机
- 便携式媒体播放器
- USB设备
- 无线网络适配器
