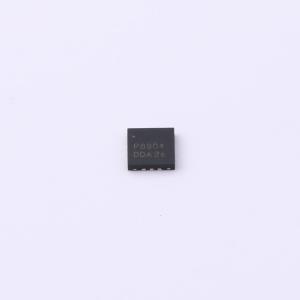

温馨提醒：图片仅供参考，商品以实物为准
PAM8904JPR
18Vpp输出压电发声器驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款集成电荷泵升压转换器的压电发声器驱动器，能够在5.5V电源下驱动陶瓷/压电发声器，输出24Vₚ₋ₚ电压。电荷泵可在1倍、2倍或3倍模式下工作。升压转换器以1.0MHz的固定频率工作，只需最少的外部组件即可提供12V输出，可驱动高达15nF的负载。独特的驱动技术提供小浪涌电流、低电磁干扰和高效率。内置自动关机和唤醒功能，可保证更长的电池寿命，具备热关断、过流保护、过压保护和欠压锁定功能。有16引脚U-QFN3030-16（B型）、12引脚U-QFN3030-12（A型）或12引脚U-QFN2020-12（UX型）封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- PAM8904JPR
- 商品编号
- C780875
- 商品封装
- UQFN3030-12
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 过流保护 |
商品概述
PAM8904是一款集成电荷泵升压转换器的压电发声器驱动器。PAM8904能够在5.5V电源下驱动陶瓷/压电发声器，输出24VPP电压。电荷泵可以在1倍、2倍或3倍模式下工作。 升压转换器以1.0MHz的固定频率工作，使用最少的外部元件即可提供12V输出。PAM8904最多可驱动15nF负载。Diodes公司独特的驱动技术可提供小浪涌电流、低电磁干扰和高效率。 PAM8904内置自动关机和唤醒功能，可保证更长的电池寿命。PAM8904具有热关断、过流保护、过压保护和欠压锁定功能。 PAM8904有16引脚U-QFN3030-16（B型）封装、12引脚U-QFN3030-12（A型）封装或12引脚U-QFN2020-12（UX型）封装。
商品特性
- 电源电压范围为1.8V至5.5V
- 3V电源可输出18VPP
- 集成升压转换器可产生高达12V的电源
- 关机模式下无电压交叉输出
- 低电流消耗
- 自动待机和唤醒控制
- 提供节省空间的封装：
- 16引脚U-QFN3030-16（B型）
- 12引脚U-QFN3030-12（A型）
- 12引脚U-QFN2020-12（UX型）
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，是“绿色”器件
- 有符合汽车标准的产品（PAM8904Q），数据手册单独提供
应用领域
- 医疗保健系统
- 闹钟
- 安全设备
- 家用电器
