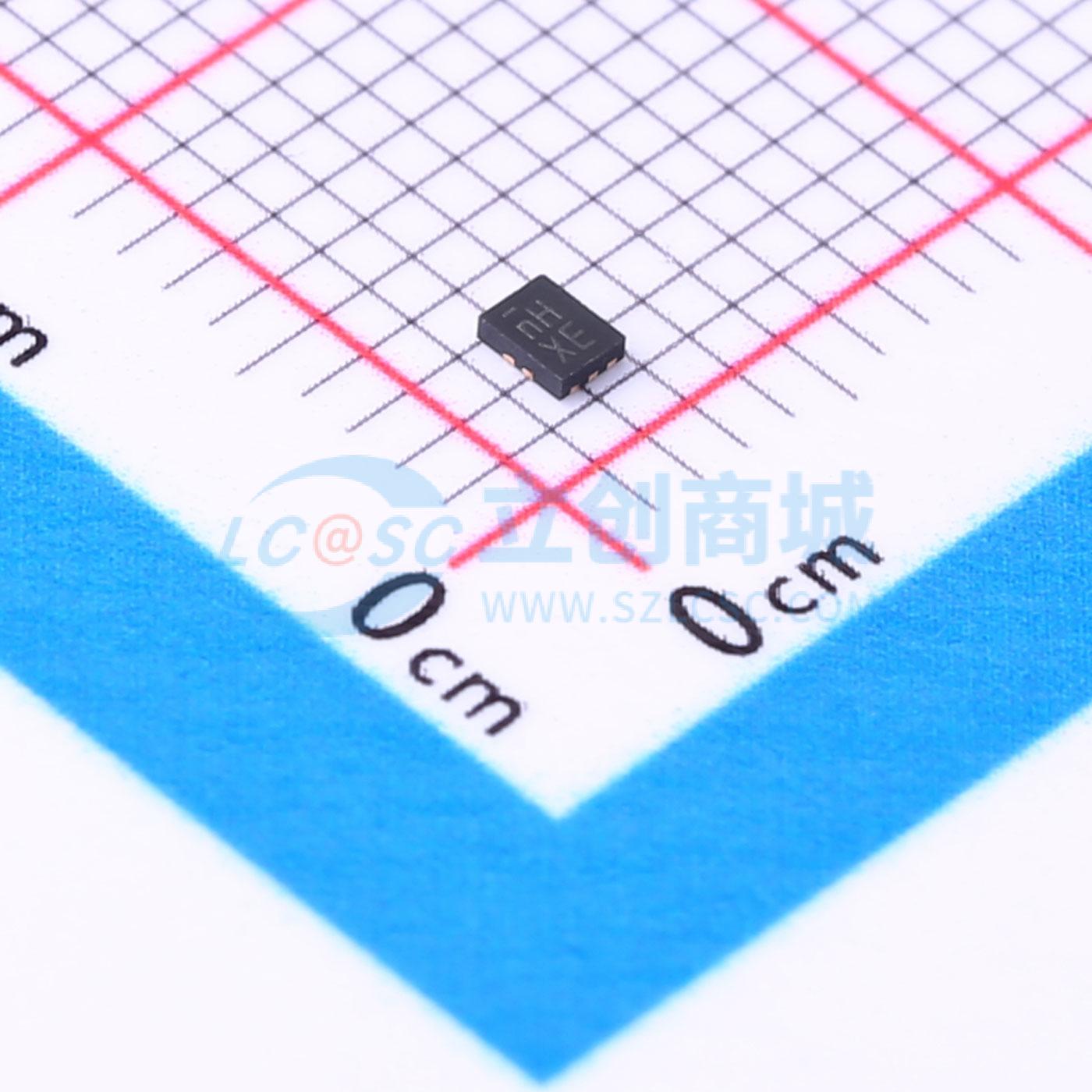

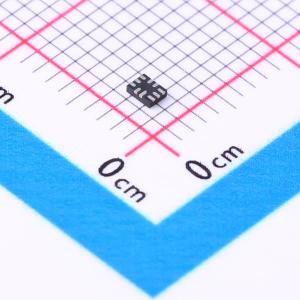

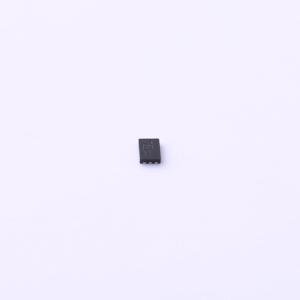

温馨提醒：图片仅供参考，商品以实物为准

PI3USB42ZMEX

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PI3USB42是一款单差分通道2:1复用器/解复用器USB 2.0开关。其行业领先优势包括：由于低通道电阻和I/O电容，传播延迟小于250ps。该器件将来自USB主机设备的差分输出复用到两个相应输出之一。该开关为双向开关，对输出端的高速信号几乎无衰减。它专为低比特间偏斜、高通道间噪声隔离而设计，并且与多种标准兼容，如高速USB 2.0（480 Mb/s）。PI3USB42提供符合USB2.0规范的过压保护。无论芯片处于通电或断电状态，所有I/O引脚都能承受与Vbus（5V ± 10%）的短路。如果VDD = 0V，I/O仍可存在信号，且信号不会泄漏到VDD。如果Vin（D+/-）比VDD高0.6V，USB42将关闭输入（D+/-）和输出（D+A/B和D - A/B）之间的开关。
品牌名称: DIODES(美台)
商品型号: PI3USB42ZMEX
商品编号: C780880
商品封装: UQFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

PI3USB42是一款单差分通道2:1复用器/解复用器USB 2.0开关。其行业领先优势包括：由于低通道电阻和I/O电容，传播延迟小于250ps。该器件将来自USB主机设备的差分输出复用到两个相应输出之一。该开关为双向开关，对输出端的高速信号几乎无衰减。它专为低比特间偏斜、高通道间噪声隔离而设计，并且与多种标准兼容，如高速USB 2.0（480 Mb/s）。 PI3USB42提供符合USB2.0规范的过压保护。无论芯片处于通电或断电状态，所有I/O引脚都能承受与Vbus（5V ± 10%）的短路。如果VDD = 0V，I/O仍可存在信号，且信号不会泄漏到VDD。如果Vin（D+/-）比VDD高0.6V，USB42将关闭输入（D+/-）和输出（D+A/B和D - A/B）之间的开关。

商品特性

符合USB 2.0标准（高速和全速）
典型RON为4.0Ω @ VDD = 3.0V
低比特间偏斜
低串扰：@240MHz时为 -41dB
关断隔离：@240MHz时为 -37dB
宽 -3dB带宽：770MHz
近乎零传播延迟：250ps
控制引脚支持1.8V/2.5V/3.3V逻辑
通道导通电容：6.0pF
VDD工作范围：1.8V至4.5V
数据引脚I/O ESD：根据JESD22 - A114D规范，HBM保护 >8kV
I/O引脚具有过压保护，可承受与Vbus的短路
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件
封装（无铅且环保）：10引脚UQFN（ZM10）

应用领域

用于USB 2.0信号路由
手机、个人数字助理（PDA）、数码相机和笔记本电脑
液晶显示器、电视、机顶盒
便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关-特殊用途
	应用	USB
	开关电路	2:1
	带宽	770MHz
	工作电压	1.8V~4.5V

	属性	参数值
	导通电阻(Ron)	4Ω
	工作温度	-40℃~+85℃
	导通电容(Con)	6pF
	传播延迟(tpd)	250ps
