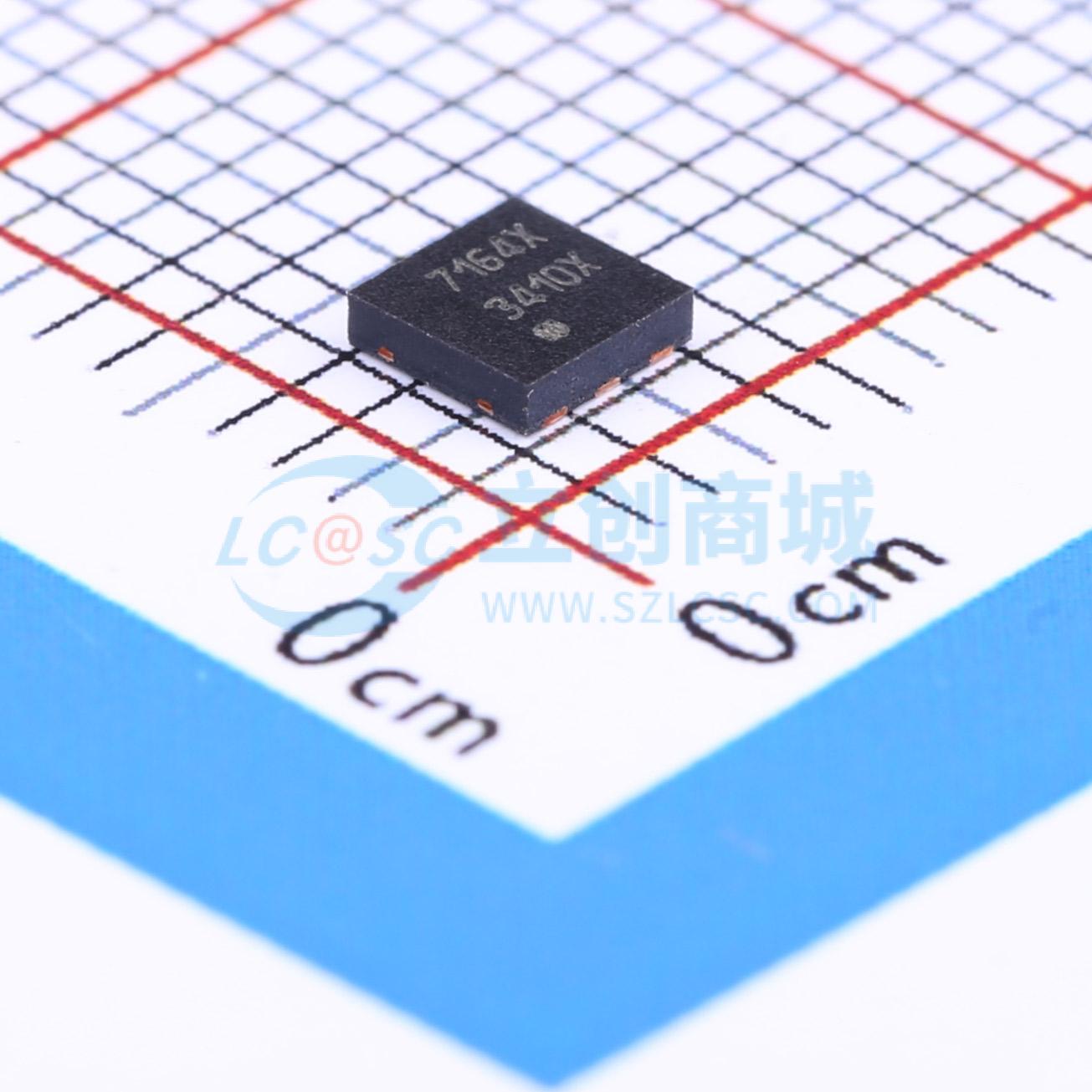

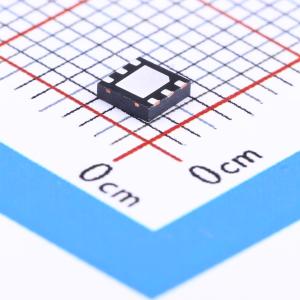

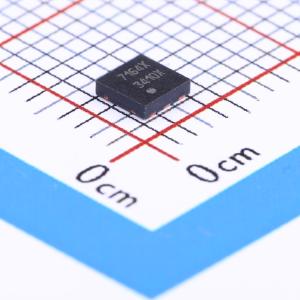

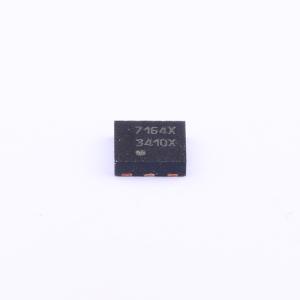

LM3410XSDE/NOPB
内置补偿的恒流升压和SEPIC LED驱动器
- 描述
- LM3410 具有内部补偿的 525kHz/1.6MHz、恒流升压和 SEPIC LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3410XSDE/NOPB
- 商品编号
- C81444
- 商品封装
- WSON-6-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 1.6MHz | |
| 通道数 | 1 | |
| 输出电压 | 3V~24V | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 内置软启动；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压；SEPIC | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
LM3410、LM3410-Q1是带内部补偿的恒流升压与SEPIC LED驱动器，属于单片高频PWM直流-直流转换器，提供6引脚WSON、8引脚MSOP-PowerPad、5引脚SOT-23多种封装可选，仅需极少外部元件，使用便捷，可驱动典型值2.8A的峰值电流，内置170mΩ NMOS开关，开关频率内置设定为525kHz或1.6MHz，可使用体积极小的表面贴装电感器和片式电容器，可轻松实现88的转换效率，带有外部关断功能，待机电流低至80nA，采用电流模式控制与内部补偿，可在宽范围工作条件下提供高性能，额外功能还包括PWM调光、逐周期电流限制、热关断。
商品特性
- 符合汽车应用测试要求，遵循AEC-Q100测试规范
- 器件温度等级1，工作环境温度范围为-40℃~125℃
- HBM ESD分级为等级2，CDM ESD分级为等级C6
- 采用节省空间的SOT-23和WSON封装
- 输入电压范围为2.7V~5.5V
- 输出电压范围为3V~24V
- 典型开关电流限值为2.8A
- 提供两种开关频率可选，LM3410Y为525kHz，LM3410X为1.6MHz
- 内置170mΩ NMOS开关
- 内置190mV电压基准
- 内置软启动功能
- 采用电流模式PWM工作模式
- 带有热关断功能
- 带有外部关断功能，待机电流低至80nA
- 支持PWM调光功能
- 带有逐周期电流限制功能
应用领域
- LED背光电流源
- 锂离子背光OLED和高亮度LED驱动
- 手持设备
- LED闪光灯驱动
- 汽车应用
