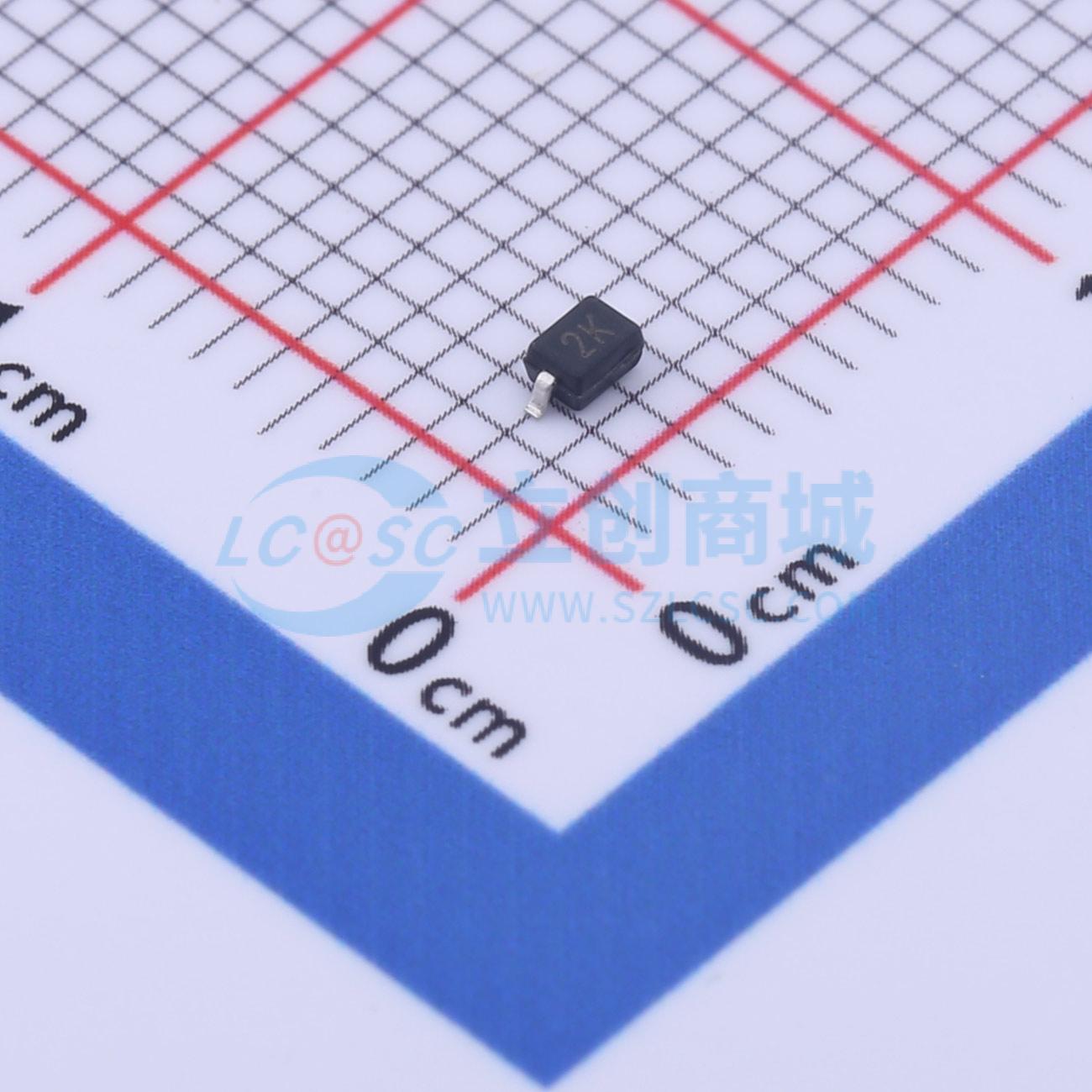

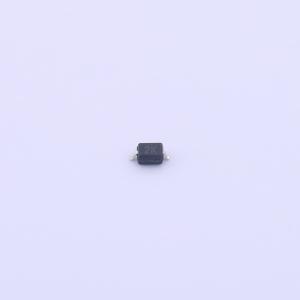

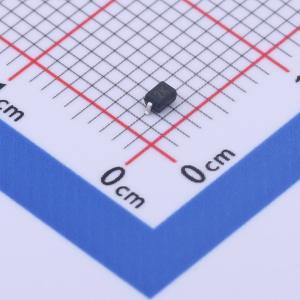

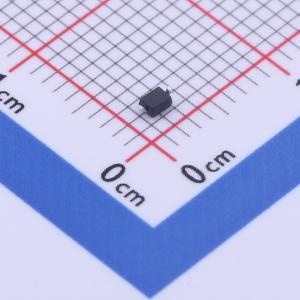

温馨提醒：图片仅供参考，商品以实物为准

SDD32C18L01-AT

双向ESD 18V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SDD32CXXL01系列产品旨在保护低电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏电流和快速响应时间，使这些器件成为电路板空间有限的设计中静电放电保护的理想选择。由于其尺寸小巧，它们适用于手机、便携式设备、数码相机、电源和许多其他便携式应用
品牌名称: Brightking(君耀电子)
商品型号: SDD32C18L01-AT
商品编号: C776391
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

SDD32CXXL01系列产品旨在保护低电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。由于其尺寸小巧，它们适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。它们旨在保护敏感半导体元件，避免因静电放电（ESD）、电快速瞬变（EFT）和电缆放电事件（CDE）而损坏或故障。

商品特性

对于SDD32C30L01和SDD32C36L01，符合IEC61000 - 4 - 2标准，静电放电空气放电30KV、接触放电30KV；静电放电空气放电15KV、接触放电8KV
SOD - 323表面贴装封装
保护双向线路
在8/20μs波形下峰值功率耗散为320W
工作电压：5V、8V、15V、18V、24V、30V、36V
低泄漏电流
低钳位电压
固态硅雪崩技术
无铅/符合RoHS标准
阻燃等级UL 94V - 0
符合J - STD - 020标准的MSL 1级
接触放电：±30kV
空气放电：±30kV

应用领域

-手机及配件-无绳电话-个人数字助理(PDA)-笔记本电脑和手持设备-便携式仪器-数码相机-外围设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	18V
	钳位电压	40V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	320W@8/20us

	属性	参数值
	击穿电压	20V
	反向电流(Ir)	1uA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	40pF
