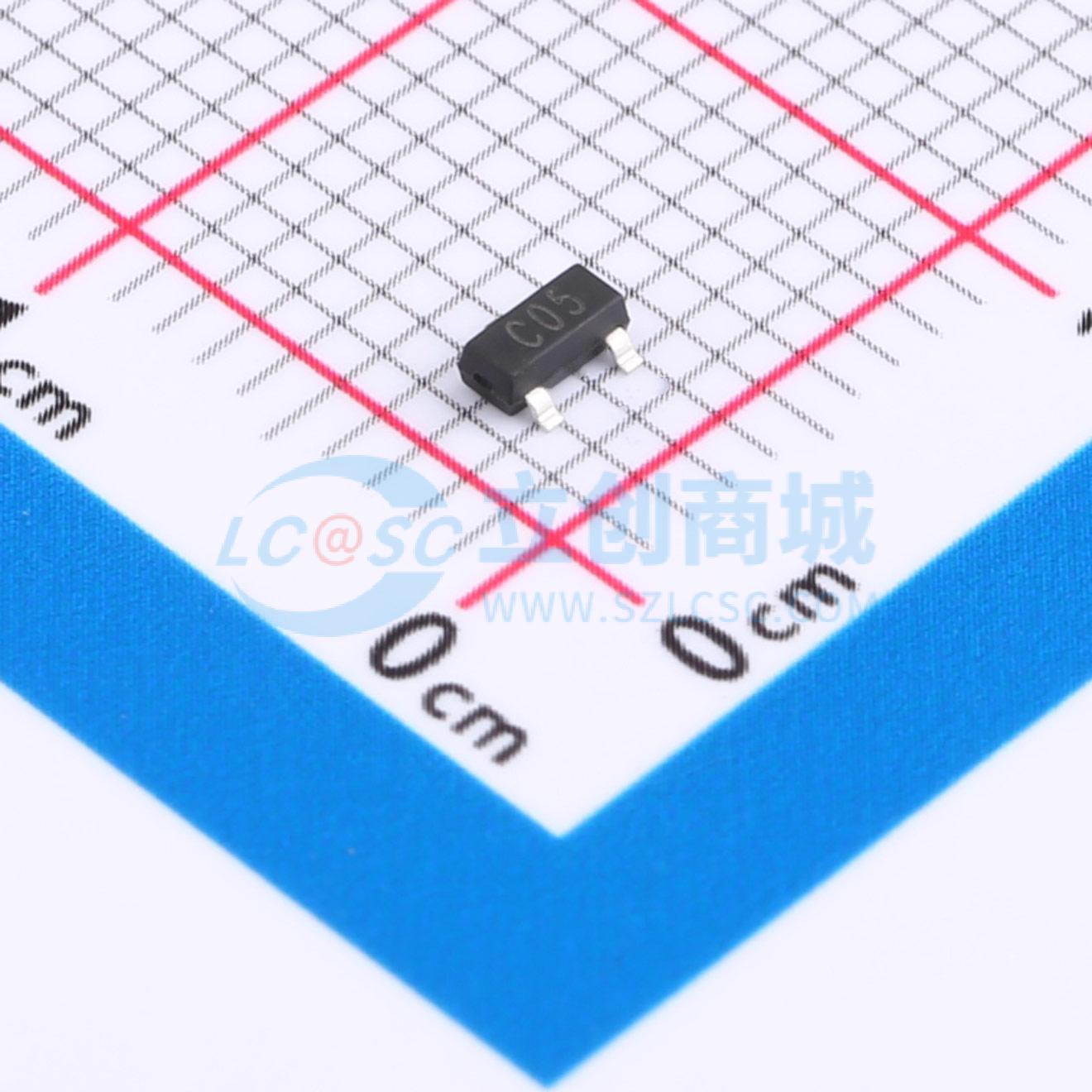

SDT23C05L02-AT

5V 17A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 旨在保护敏感电子设备免受 ESD 和其他电压引起的瞬态事件的损坏或闩锁影响。适用于电路板空间有限的应用。该设备可保护多达两条线路。它们是双向设备，可用于信号极性高于地的线路。TVS 二极管是专门为瞬态抑制而设计的固态设备。具有大截面积结，用于传导高瞬态电流。具备快速响应时间、低钳位电压和无设备老化等理想的板级保护特性。可满足 IEC61000-4-2 4 级的抗扰度要求。SOT-23 封装尺寸使其非常适合用于便携式电子产品，如 RS-422 I/O、RS-232 I/O、笔记本电脑和服务器。
品牌名称: Brightking(君耀电子)
商品型号: SDT23C05L02-AT
商品编号: C776395
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.034767克(g)

商品参数

商品概述

SDT23CXXL02系列旨在保护敏感电子设备，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或出现闩锁效应。它们专为电路板空间有限的应用而设计。这些器件可保护多达两条线路。它们是双向器件，可用于信号极性高于地电位的线路。瞬态电压抑制（TVS）二极管是专门为瞬态抑制而设计的固态器件。它们的特点是具有大截面积结，可传导高瞬态电流。它们具备用于电路板级保护的理想特性，包括快速响应时间、低钳位电压以及无器件性能退化。这些器件可用于满足IEC61000 - 4 - 2标准4级的抗扰度要求。SOT - 23封装尺寸使其非常适合用于便携式电子设备，如RS - 422输入/输出（I/O）、RS - 232输入/输出（I/O）、笔记本电脑和服务器。

商品特性

符合IEC61000 - 4 - 2标准，静电放电（ESD）空气放电30kV、接触放电30kV
SOT - 23表面贴装封装
保护两条双向I/O线路
在8/20μs波形下峰值功率耗散为350W
工作电压：5V、15V、24V
低泄漏电流
低工作电压和钳位电压
固态硅雪崩技术
无铅/符合RoHS标准
阻燃等级UL 94V - 0
符合J - STD - 020标准的1级湿敏等级（MSL）

应用领域

RS - 232和RS - 422数据线
基于微处理器的设备
局域网（LAN）/广域网（WAN）设备
台式电脑和服务器
笔记本电脑、便携式电脑和平板电脑
机顶盒
外围设备
串行和并行端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	18V
	峰值脉冲电流(Ipp)	17A@8/20us
	峰值脉冲功率(Ppp)	350W@8/20us

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	5uA
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	150pF
