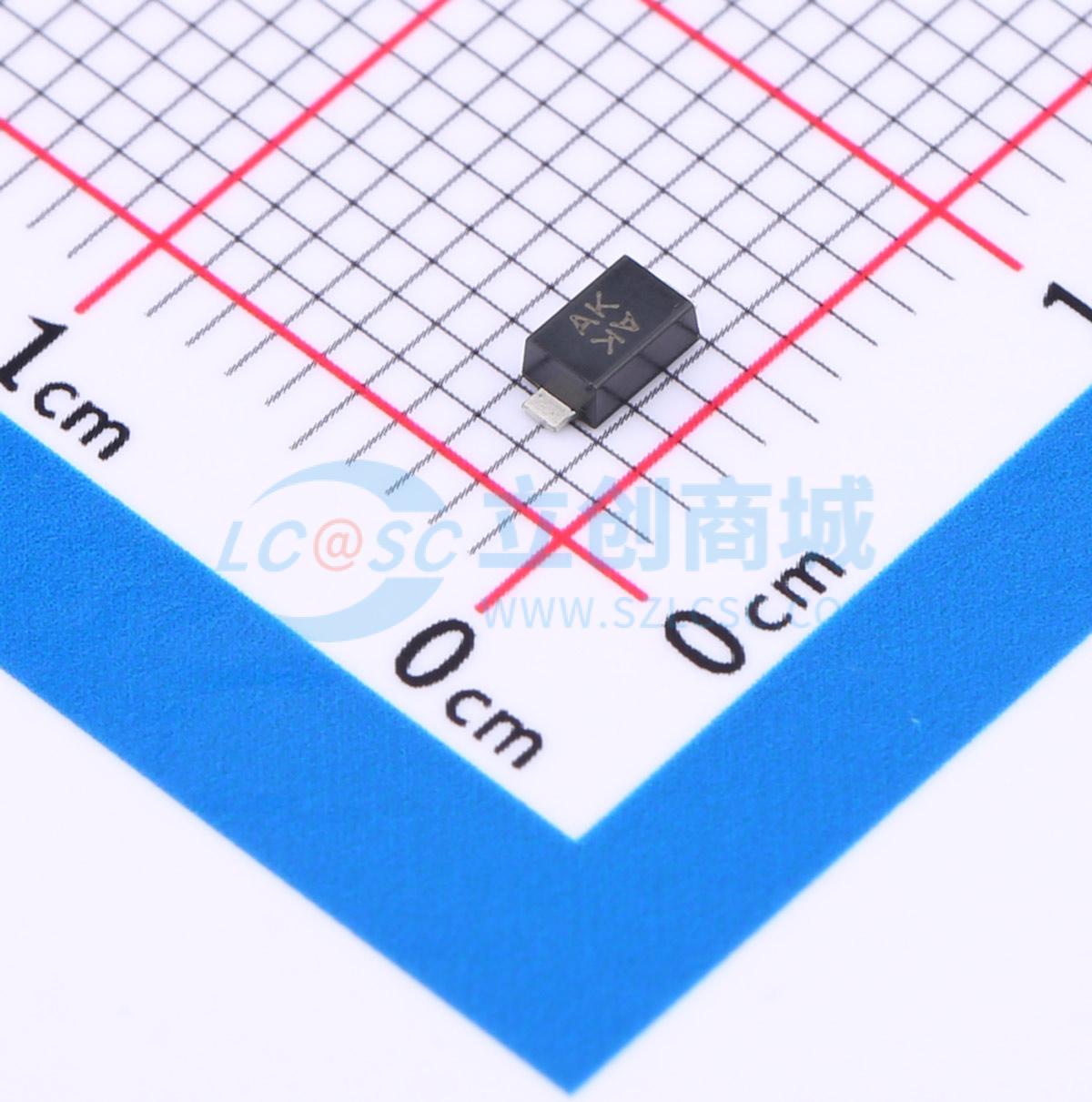

SJD12C6.5L01-AT实物图

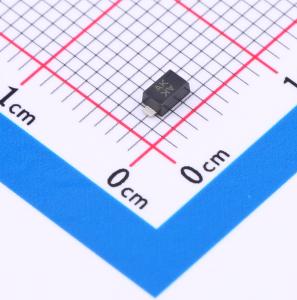

  • SJD12C6.5L01-AT商品缩略图
  • SJD12C6.5L01-AT商品缩略图
  • SJD12C6.5L01-AT商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SJD12C6.5L01-AT

ESD 6.5V截止 峰值浪涌电流：17.9A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SJD12A(C)XXL01 - AT 系列旨在保护电压敏感元件免受高压、高能瞬变的影响。具有出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。由于其尺寸小，非常适合用于手机、便携式设备、商用机器、电源以及许多其他工业/消费应用。
品牌名称
Brightking(君耀电子)
商品型号
SJD12C6.5L01-AT
商品编号
C776405
商品封装
SOD-123S​
包装方式
编带
商品毛重
0.04克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
反向截止电压(Vrwm)6.5V
钳位电压11.2V
峰值脉冲电流(Ipp)17.9A@8/20us
峰值脉冲功率(Ppp)1kW@8/20us
击穿电压7.98V
属性参数值
反向电流(Ir)500uA
通道数单路
工作温度-55℃~+150℃
防护等级IEC 61000-4-2
类型ESD

商品概述

SJD12A(C)XXL01 - AT 系列旨在保护电压敏感元件免受高压、高能瞬变的影响。具有出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。由于其尺寸小，非常适合用于手机、便携式设备、商用机器、电源以及许多其他工业/消费应用。

商品特性

  • 符合 IEC61000 - 4 - 2 ESD 30KV 空气放电、30KV 接触放电标准
  • SOD - 123S 表面贴装封装
  • 保护一条 I/O 线路
  • 在 8/20μs 波形下的峰值功率耗散为 1000W
  • 工作电压：5V~170V
  • 低漏电流
  • 固态硅雪崩技术
  • 无铅/符合 RoHS 标准
  • 阻燃等级 UL 94V - 0
  • 符合 MSL 1 级，符合 J - STD - 020，通过 AEC - Q101 认证

应用领域

  • 个人数字助理 (PDA)
  • 手机及配件
  • 便携式设备
  • 便携式仪器
  • 手持设备和笔记本电脑
  • 数码相机
