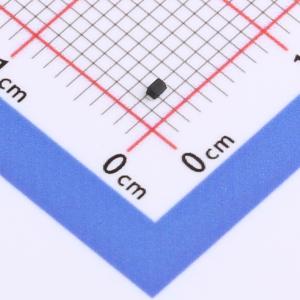

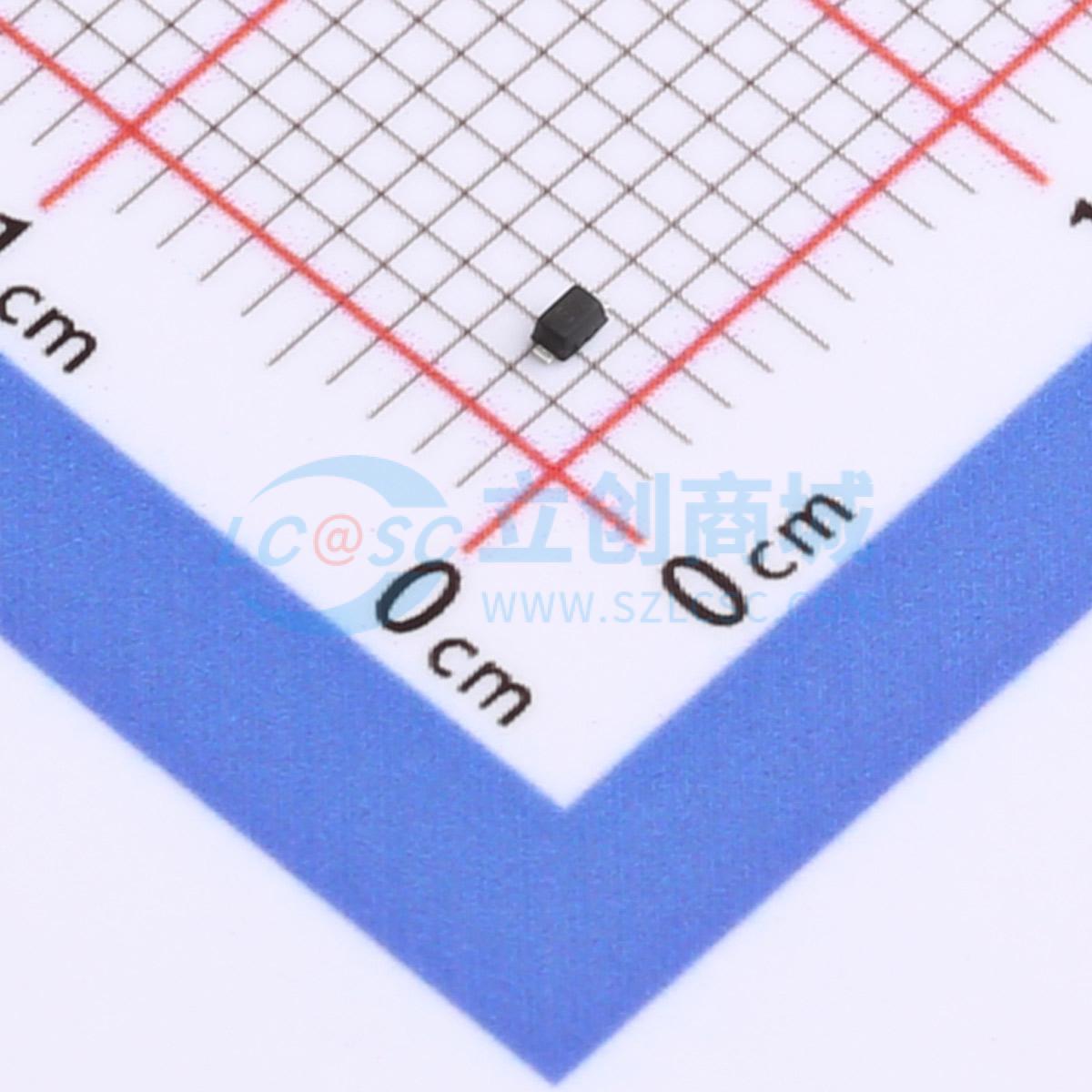

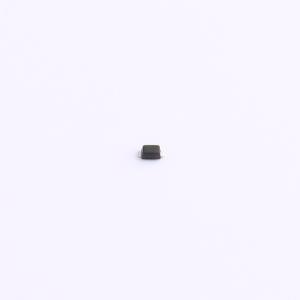

SDD52C05L01

双向ESD 5V截止峰值浪涌电流：6A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 瞬态电压抑制器（TVS）SBD52C05L01 专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。与 MLV 相比，它具有卓越的电气特性，如更低的钳位电压且无器件性能退化问题。该器件旨在保护敏感半导体元件，使其免受静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）造成的损坏或故障。
品牌名称: Brightking(君耀电子)
商品型号: SDD52C05L01
商品编号: C776394
商品封装: SOD-523
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

瞬态电压抑制器（TVS）SBD52C05L01 专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。与 MLV 相比，它具有卓越的电气特性，如更低的钳位电压且无器件性能退化问题。该器件旨在保护敏感半导体元件，使其免受静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）造成的损坏或故障。

商品特性

符合 IEC61000 - 4 - 2 ESD 标准，空气放电 30KV，接触放电 30KV
SOD - 523 表面贴装封装
保护双向线路
在 8/20μs 波形下峰值功率耗散为 150W
工作电压：5V
低泄漏电流
低工作电压和钳位电压
固态硅雪崩技术
无铅/符合 RoHS 标准
阻燃等级 UL 94V - 0
符合 J - STD - 020 的 MSL 1 级
标记：5C

应用领域

手机及配件
无绳电话
个人数字助理（PDA）
笔记本电脑和手持设备
便携式仪器
数码相机
外设

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	20V
	峰值脉冲电流(Ipp)	6A@8/20us
	峰值脉冲功率(Ppp)	150W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	5uA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	30pF
