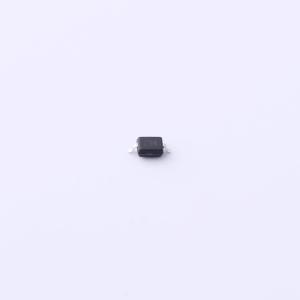

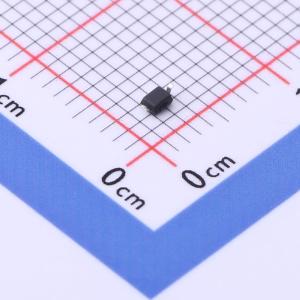

SDD32C24L01-AT

双向ESD 24V截止

描述: SDD32C24L01 - AT旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。由于其尺寸小巧，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用
品牌名称: Brightking(君耀电子)
商品型号: SDD32C24L01-AT
商品编号: C776392
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

SDD32C24L01-AT旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。由于其尺寸小，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。它旨在保护敏感半导体元件免受静电放电（ESD）、电快速瞬变（EFT）和电缆放电事件（CDE）造成的损坏或故障。

商品特性

SOD-323表面贴装封装
保护双向线路
在8/20μs波形下峰值功率耗散为320W
工作电压：24V
低泄漏电流
低钳位电压
固态硅雪崩技术
无铅/符合RoHS标准
阻燃等级UL 94V-0
符合J-STD-020的MSL 1级
通过AEC-Q101认证

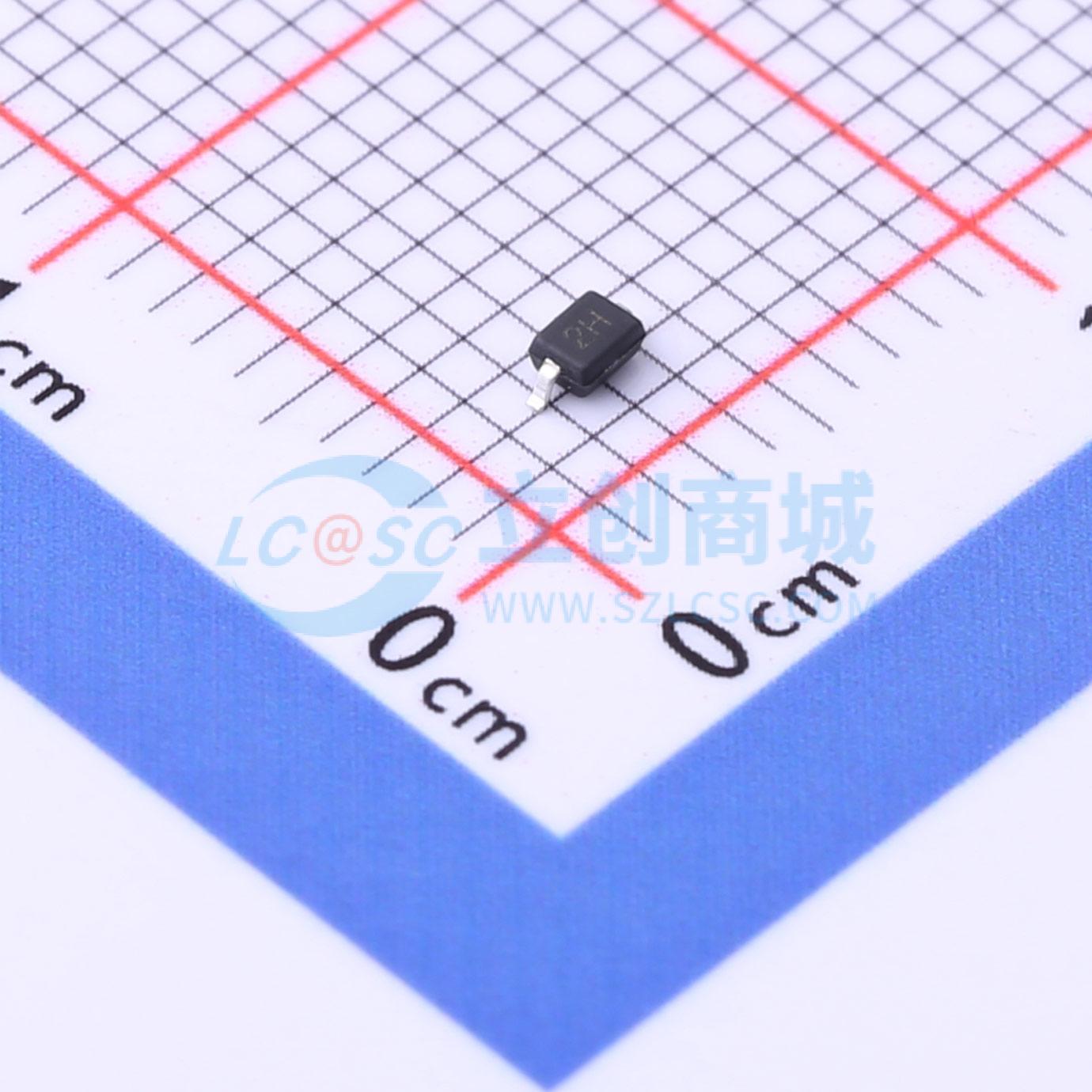

标记：2H
接触放电：±15kV
空气放电：±25kV

应用领域

-手机及配件-无绳电话-个人数字助理(PDA)-笔记本电脑和手持设备-便携式仪器-数码相机-外设-MP3播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	43V
	峰值脉冲功率(Ppp)	320W@8/20us

	属性	参数值
	击穿电压	26.7V
	反向电流(Ir)	1uA
	类型	ESD
	Cj-结电容	37pF
