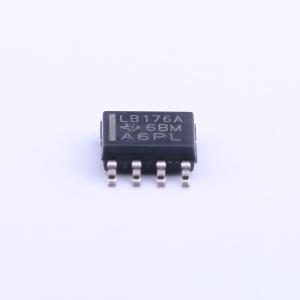

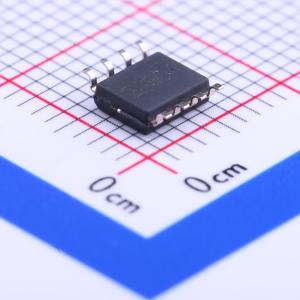

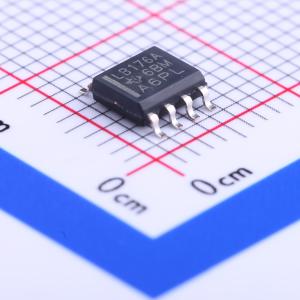

SN75LBC176ADR

差分总线收发器

描述: 设计用于高达30 Mbps的信号速率，适用于多点传输和长总线线路。具有ESD保护、热关断保护等功能。
品牌名称: TI(德州仪器)
商品型号: SN75LBC176ADR
商品编号: C80987
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

SN65LBC176A、SN65LBC176AQ和SN75LBC176A差分总线收发器是单片集成电路，专为多点总线传输线上的双向数据通信而设计。它们适用于平衡传输线，符合ANSI标准TIA/EIA - 485 - A和ISO 8482。A版本相较于其前代产品，在不显著增加功耗的前提下，提升了开关性能。 SN65LBC176A、SN65LBC176AQ和SN75LBC176A集成了一个三态差分线路驱动器和一个差分输入线路接收器，二者均由单一5V电源供电。驱动器和接收器分别具有高电平有效和低电平有效的使能端，可在外部连接在一起，用作方向控制。驱动器差分输出和接收器差分输入在内部相连，形成一个差分输入/输出（I/O）总线端口，该端口设计为在驱动器禁用或VCC = 0时，对总线的负载最小。此端口具有较宽的正负共模电压范围，使该器件适用于同线通信应用。通过禁用驱动器和接收器，可实现极低的器件电源电流。

商品特性

设计信号速率高达30 Mbps
总线引脚静电放电（ESD）保护超过12 kV HBM
与ANSI标准TIA/EIA - 485 - A和ISO 8482:1987(E)兼容
低偏斜
专为嘈杂环境中的长总线线路上的多点传输而设计
极低的禁用电源电流要求……最大700 μA
共模电压范围为 - 7 V至12 V
热关断保护
驱动器正负电流限制
开路故障安全接收器设计
接收器输入灵敏度……最大±200 mV
接收器输入迟滞……典型值50 mV
无毛刺上电和掉电保护
提供适用于汽车应用的Q温度级高可靠性产品，符合汽车标准的配置控制/打印支持认证

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	4.75V~5.25V
	数据速率	30Mbps
	工作温度	0℃~+70℃
	静态电流	700uA
