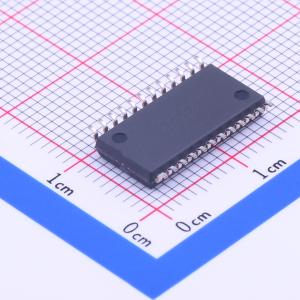

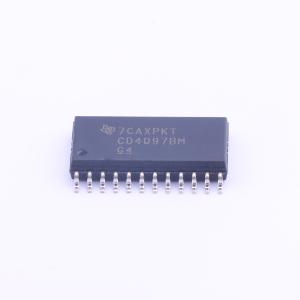

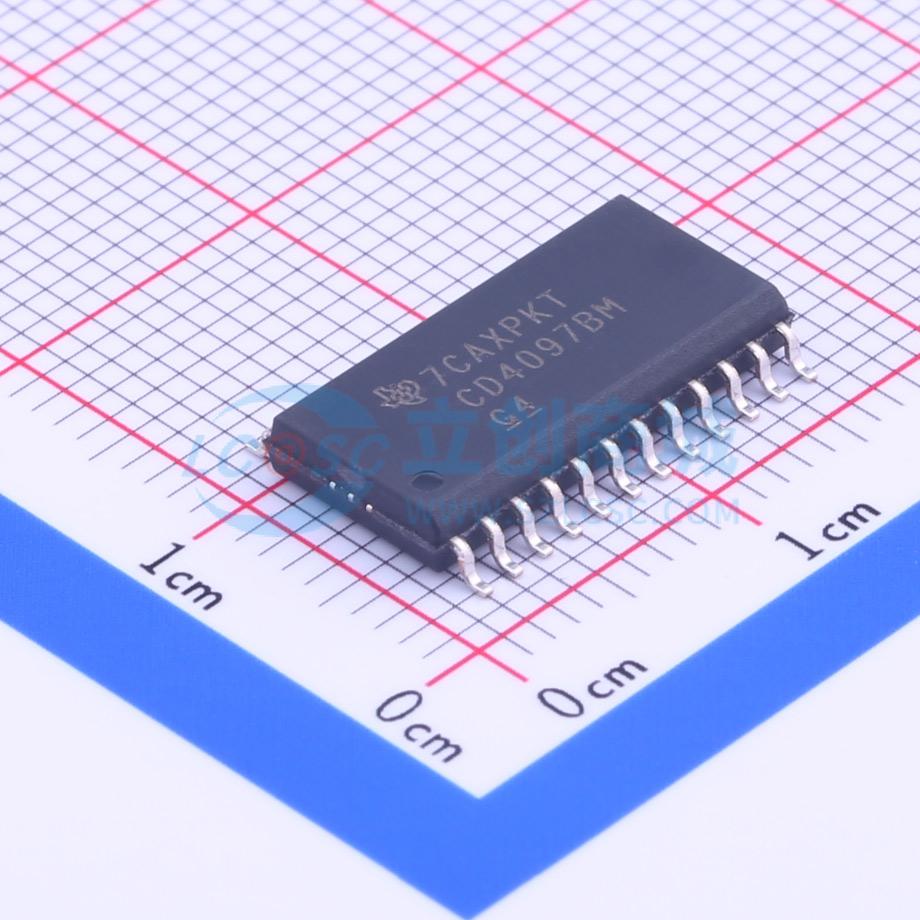

温馨提醒：图片仅供参考，商品以实物为准

CD4097BM

CMOS模拟多路复用器/解复用器

描述: CD4097B 20V、8:1 差分、单通道模拟多路复用器
品牌名称: TI(德州仪器)
商品型号: CD4097BM
商品编号: C80563
商品封装: SOIC-24-300mil
包装方式: 管装
商品毛重: 0.857克(g)

商品参数

商品概述

CD4067B和CD4097B CMOS模拟多路复用器/解复用器是数字控制的模拟开关，具有低导通阻抗、低关断泄漏电流和内部地址解码功能。此外，导通电阻在整个输入信号范围内相对恒定。 CD4067B是一款16通道多路复用器，有四个二进制控制输入A、B、C、D和一个禁止输入，其设置方式使得输入的任何组合都能选择一个开关。CD4097B是一款差分8通道多路复用器，有三个二进制控制输入A、B、C和一个禁止输入。这些输入允许选择八对开关中的一对。禁止输入处的逻辑“1”会关闭所有通道。

商品特性

低导通电阻：在vDD - VSS = 15 V时，15 vp-p信号输入范围内典型值为125 Ω
高关断电阻：在VDD - VSS = 10 V时，通道泄漏电流典型值为±10 pA
匹配的开关特性：在vDD - VSS = 15 V时，RON典型值为5 Ω
在所有数字控制输入和电源条件下静态功耗极低：在VDD - VSS = 10 V时，典型值为0.2 μW
片上二进制地址解码
具有5 V、10 V和15 V的参数额定值，在20 V时对静态电流进行100%测试
标准化的对称输出特性
在整个封装温度范围内，18 V时最大输入电流为1 μA；在18 V和25°C时为100 nA
符合JEDEC暂行标准第138号“B'系列CMOS器件描述标准规范”的所有要求

应用领域

模拟和数字多路复用与解复用
A/D和D/A转换
信号选通

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	-
	工作电压	3V~18V
	导通电阻(Ron)	125Ω

	属性	参数值
	工作温度	-55℃~+125℃
	导通电容(Con)	5pF
	带宽	60MHz
	传播延迟(tpd)	20ns
