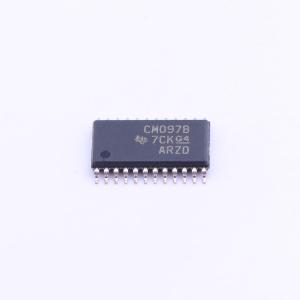

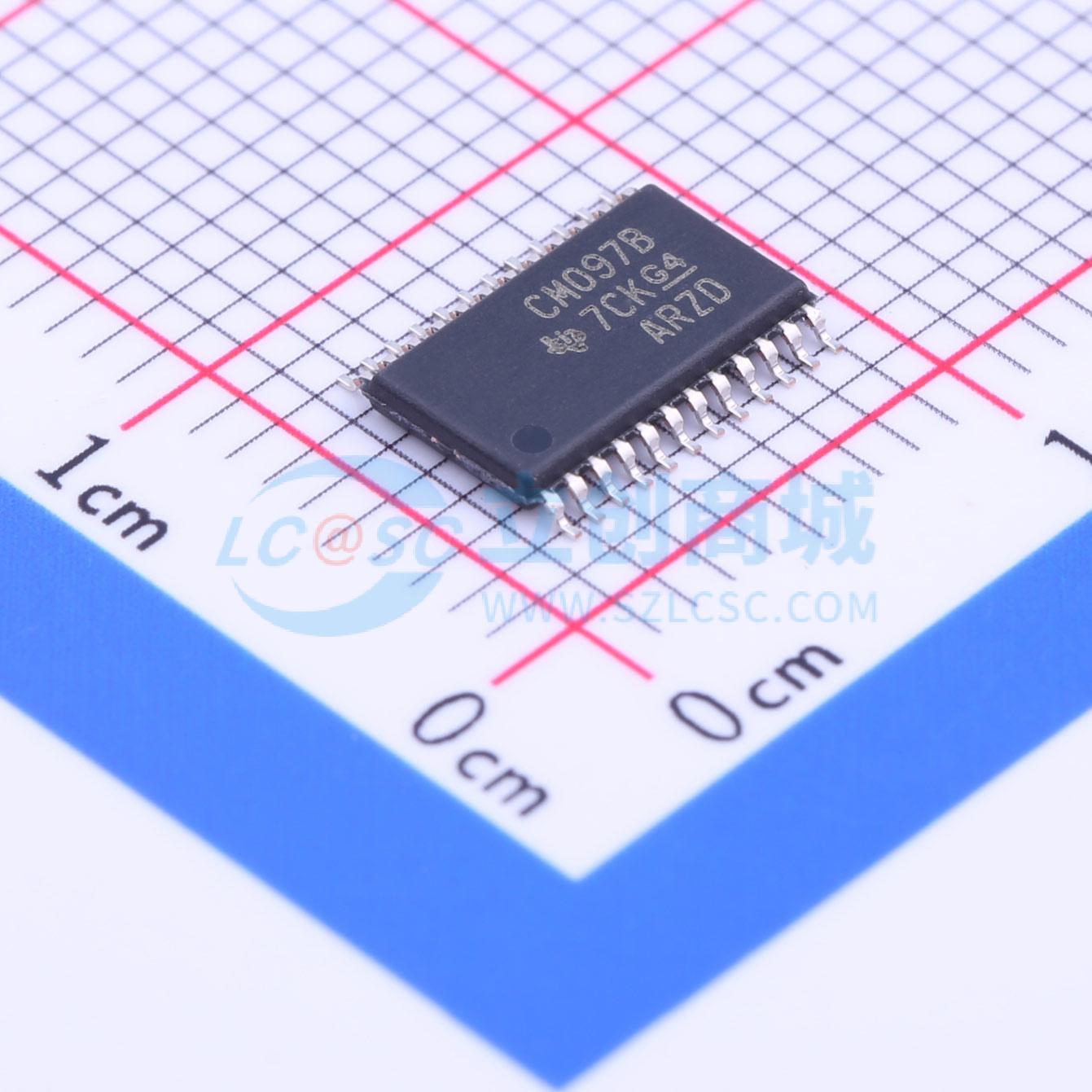

CD4097BPW

CD4067B, CD4097B 类型 CMos 模拟多路复用器/解复用器高电压类型 (20伏特额定值)

描述: CD4097B 是差分 8 通道多路复用器，具有三个二进制控制输入 A、B、C 和一个禁止输入。输入允许选择八个开关对之一。
品牌名称: TI(德州仪器)
商品型号: CD4097BPW
商品编号: C80564
商品封装: TSSOP-24
包装方式: 管装
商品毛重: 0.026克(g)

商品参数

商品概述

CD4067B和CD4097B CMOS模拟多路复用器/解复用器是数字控制的模拟开关，具有低导通阻抗、低关断泄漏电流和内部地址解码功能。此外，导通电阻在整个输入信号范围内相对恒定。 CD4067B是一款16通道多路复用器，有四个二进制控制输入A、B、C、D和一个禁止输入，其设置使得输入的任何组合都能选择一个开关。CD4097B是一款差分8通道多路复用器，有三个二进制控制输入A、B、C和一个禁止输入。这些输入允许选择八对开关中的一对。禁止输入处的逻辑“1”会使所有通道关断。 CD4067B和CD4097B型号提供24引脚密封陶瓷双列直插式封装（后缀为F3A）、24引脚塑料双列直插式封装（后缀为E）、24引脚小外形封装（后缀为M、M96和NSR）以及24引脚薄型收缩小外形封装（后缀为P和PWR）。

商品特性

低导通电阻：在vDD - VSS = 15 V时，15 vp-p信号输入范围内典型值为125 Ω
高关断电阻：在VDD - VSS = 10 V时，通道泄漏电流典型值为±10 pA
匹配的开关特性：在vDD - VSS = 15 V时，RON典型值为5 Ω
在所有数字控制输入和电源条件下静态功耗极低：在VDD - VSS = 10 V时，典型值为0.2 μW
片上二进制地址解码
具有5 V、10 V和15 V参数额定值，100%测试10 V时的静态电流
标准化的对称输出特性
在整个封装温度范围内，18 V时最大输入电流为1 μA；25°C、18 V时为100 nA
符合JEDEC暂行标准第138号“B'系列CMOS器件描述标准规范”的所有要求

应用领域

模拟和数字多路复用与解复用
A/D和D/A转换
信号选通

交货周期

订货7-9个工作日

购买数量

(60个/管，最小起订量 250 个)

个

起订量：250 个60个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	-
	工作电压	3V~18V
	导通电阻(Ron)	125Ω

	属性	参数值
	工作温度	-55℃~+125℃
	导通电容(Con)	35pF
	带宽	20MHz
	传播延迟(tpd)	30ns
