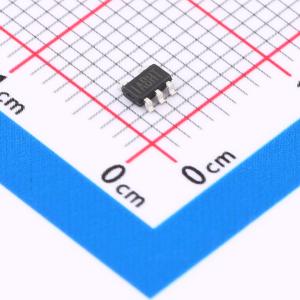

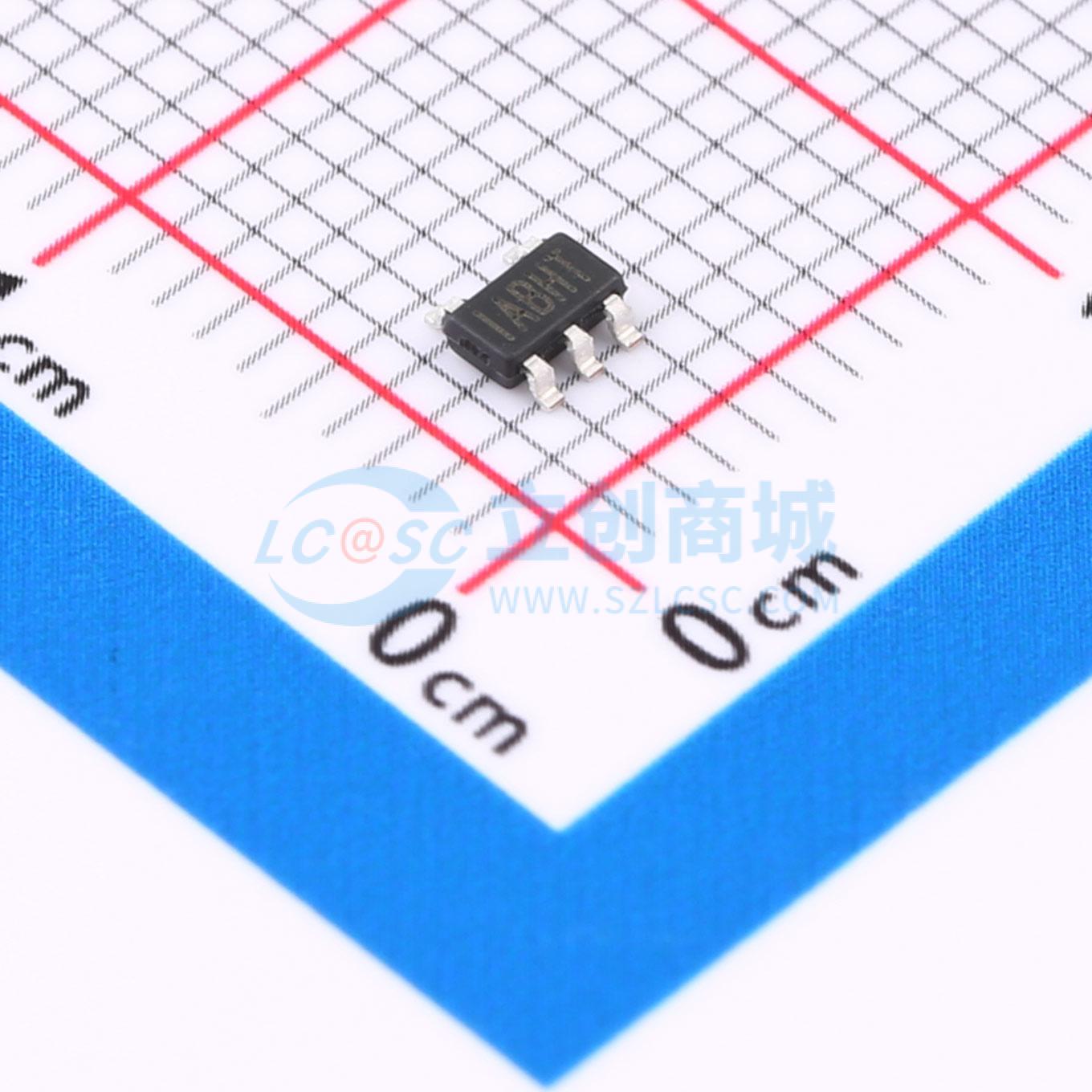

温馨提醒：图片仅供参考，商品以实物为准

MP24892DJ-LF-Z

宽输入电压6V-45V的降压型白光LED驱动器

SMT扩展库PCB免费打样

描述: 是一款高效降压转换器，可在连续电流模式下驱动高亮度LED，输入电压范围为6V-45V。采用滞环控制架构，通过外部高端电流检测电阻调节高精度LED电流，该控制方案可实现最佳电路稳定和快速响应时间，无需环路补偿。其202mV的低平均反馈电压可降低功耗并提高转换器效率。通过DIM引脚同时实现PWM和模拟调光，还具备热过载保护功能，可防止输出过载时损坏。采用小型TSOT23-5封装。
品牌名称: MPS(芯源)
商品型号: MP24892DJ-LF-Z
商品编号: C6992933
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.29克(g)

商品参数

商品概述

MP24892是一款高效降压转换器，工作于连续电流模式，用于驱动高亮度LED。它的输入电压范围宽，为6V至45V。 MP24892采用滞环控制架构来调节高精度LED电流，该电流通过外部高端电流检测电阻进行测量。此外，这种控制方案无需环路补偿即可实现最佳电路稳定性和极快的响应时间。其202mV的低平均反馈电压可降低功耗并提高转换器效率。 MP24892通过DIM引脚同时实现PWM和模拟调光。 MP24892具备热过载保护功能，可防止输出过载时器件损坏。 MP24892采用小型TSOT23 - 5封装。

商品特性

6V至45V宽输入范围
1A输出电流
高效率（>95%）
滞环控制
PWM和模拟调光
1000:1的PWM调光分辨率
热关断
内置LED开路保护
LED短路保护
采用TSOT23 - 5封装

应用领域

低压卤素灯替代
低压通用照明
汽车/装饰性LED照明
标识/应急照明
LED背光源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~45V
	开关频率	600kHz
	通道数	1
	输出电流	1A

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
