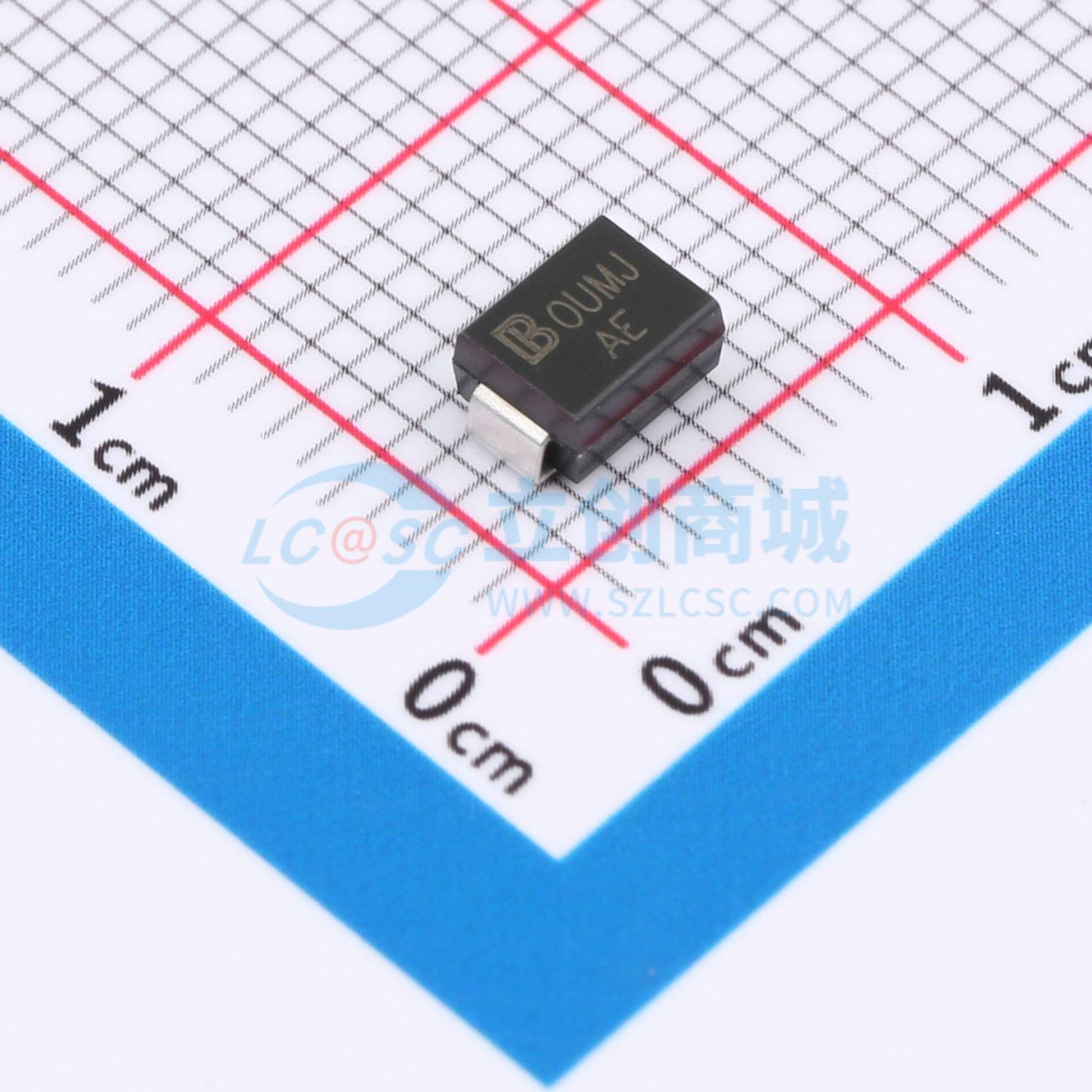

SMBJ5.0CA/TR13

双向 5V截止 65.3A峰值脉冲

SMT扩展库
嘉立创SMT补贴
PCB免费打样

描述
VBR=6.4V， Vc=9.2V， Ipp=65.3A 双向
品牌名称Brightking(君耀电子)
商品型号
SMBJ5.0CA/TR13
商品编号
C78424
商品封装
SMB(DO-214AA)
包装方式
编带
商品毛重
0.218克(g)

详细信息
文档

系列说明

SMBJ 系列特性：

用于表面安装应用，以优化板空间

薄型封装

内置应变缓解装置

玻璃钝化结

低电感

优异的钳位能力

在10/1000us波形下具有600W峰值脉冲功率能力；重复率(占空比)：0.01%

快速响应

10V以上典型 lR 小于1uA

高温焊接：260℃/10s

外壳材料采用模塑塑料，阻燃等级UL94V-0

符合MSL 1级，J-STD-020

安全认证：UL：E244458

符合AEC-Q101标准(SMBJ8.0~SMBJ440)

SMBJ 系列机械数据：

外壳：符合JEDEC标准 DO-214AA封装。模压塑料成型，采用玻璃钝化工艺

端子：镀锡，可焊接，符合MIL-STD-750，方法2026

极性：色带表示阴极，双极性除外

标准包装：12mm胶带(EIA STD RS-481)

典型应用-RS485接口保护

型号命名规则
