温馨提醒：图片仅供参考，商品以实物为准

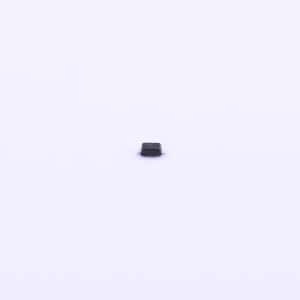

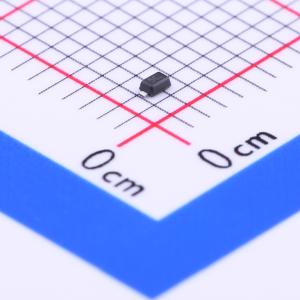

SBD52C05L01
双向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8KV接触, 15KV空隙放电
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- SBD52C05L01
- 商品编号
- C78433
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
SBD52 系列瞬态电压抑制器 (TVS) 旨在替代手机、笔记本电脑和个人数字助理 (PDA) 等便携式应用中的多层压敏电阻 (MLV)。与 MLV 相比，它们具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。该系列产品用于保护敏感半导体元件，防止其因静电放电 (ESD)、雷击、电快速瞬变 (EFT) 和电缆放电事件 (CDE) 而损坏或出现故障。
商品特性
- 符合 IEC61000 - 4 - 2 ESD 标准，空气放电 15KV，接触放电 8KV
- SOD - 523 表面贴装封装
- 保护双向线路
- 在 8/20μs 波形下峰值功率耗散为 150W
- 工作电压：5V
- 低泄漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
- 无铅/符合 RoHS 标准
- 阻燃等级 UL 94V - 0
- 符合 J - STD - 020 的 MSL 1 级标准

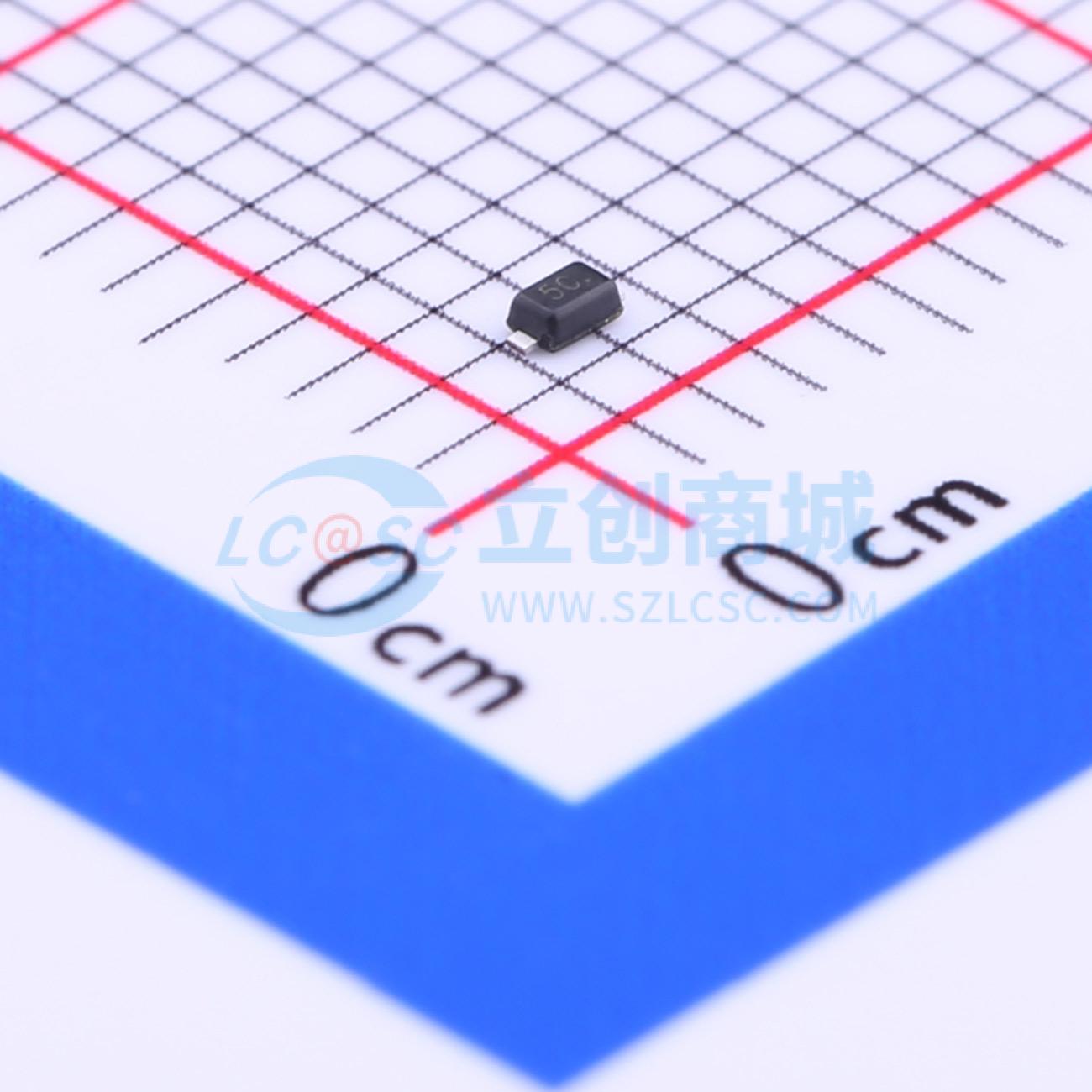

- 标记：5C
应用领域
- 手机及配件
- 无绳电话
- 个人数字助理 (PDA)
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设 MP3 播放器
