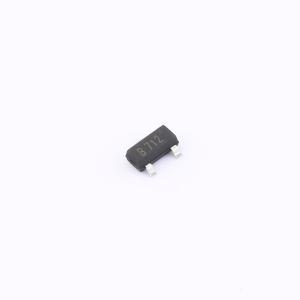

温馨提醒：图片仅供参考，商品以实物为准
SDT23C712L02
双向ESD 12V截止 峰值脉冲电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8KV接触, 15KV空隙放电
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- SDT23C712L02
- 商品编号
- C78434
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 击穿电压 | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA；20uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 75pF |
商品概述
专为多点数据传输标准 RS-485 应用中的不对称（12V 至 -7V）保护而设计。可用于保护设备免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的瞬态电压影响。它具备 400W（tp = 8/20μs）的功率处理能力，可应对扩展共模应用中可能出现的更高瞬态电压水平。
商品特性
- 符合 IEC61000 - 4 - 2 ESD 标准，空气放电 15KV，接触放电 8KV
- SOT - 23 表面贴装封装
- 保护两条 +12V 至 -7V 线路
- 在 8/20μs 波形下峰值功率耗散为 400W
- 低漏电流
- 低钳位电压
- 固态硅雪崩技术
- 无铅/符合 RoHS 标准
- 阻燃等级 UL 94V - 0
- 符合 J - STD - 020 的 MSL 1 级
- 标记：B 712
应用领域
- 具有扩展共模范围的 RS - 485 收发器保护
- 安全系统
- 自动取款机
- HFC 系统
- 网络
