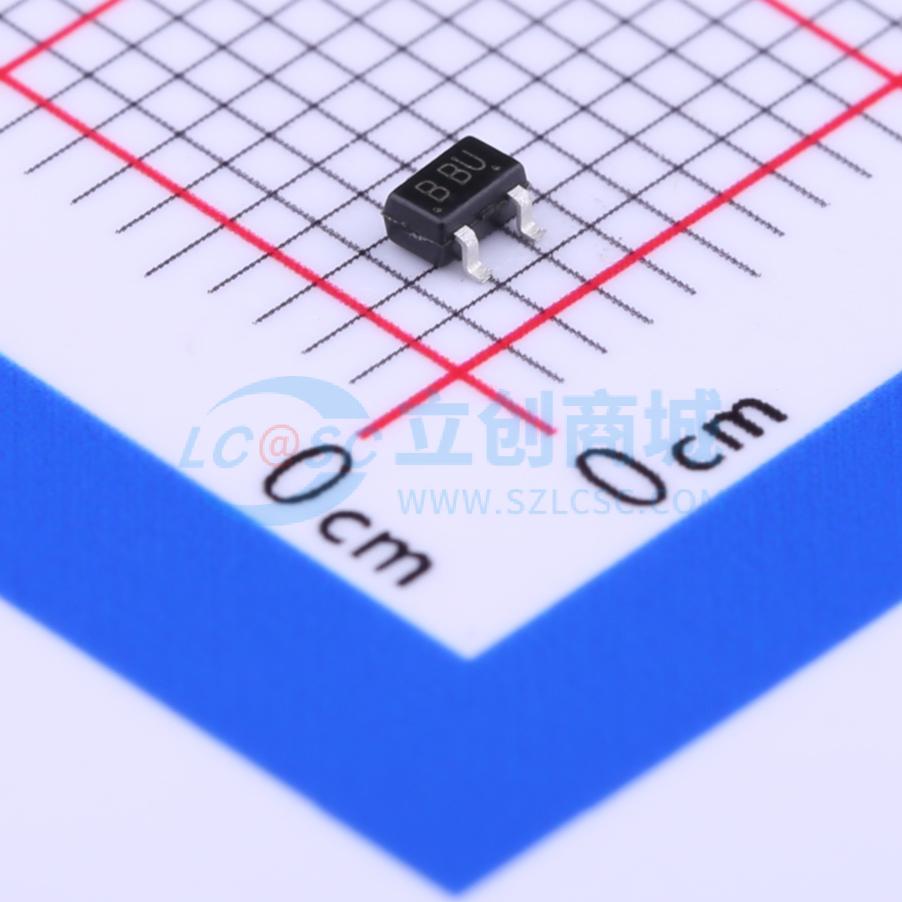

温馨提醒：图片仅供参考，商品以实物为准
UBT32A05L02
单向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 8KV接触, 15KV空隙放电
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- UBT32A05L02
- 商品编号
- C78438
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
这是一款超低电容 TVS 阵列，专为保护高速数据接口而设计。它专门用于保护连接到高速数据和传输线路的敏感元件，使其免受静电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。其典型电容仅为 0.8pF（典型值），这意味着它可用于工作频率超过 3GHz 的电路，且不会造成信号衰减。
商品特性
- 符合 IEC61000 - 4 - 2 标准，可承受 15KV 空气放电、8KV 接触放电的 ESD
- 保护两条高速数据线
- 工作电压：5V
- 超低电容和钳位电压
- 低泄漏电流
- 固态硅雪崩技术
- 无铅/符合 RoHS 标准
- 阻燃等级 UL 94V - 0
- 符合 J - STD - 020 标准的 MSL 1 级
应用领域
- HDMI 接口保护
- 移动显示数字接口
- RF/天线电路
- USB 2.0 和 Firewire 端口
- GaAs 光电探测器保护
- HBT 功率放大器保护
- Infiniband 收发器保护
