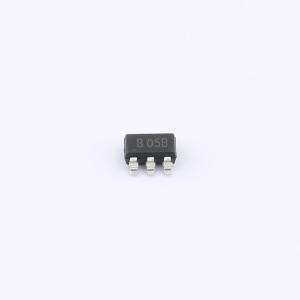

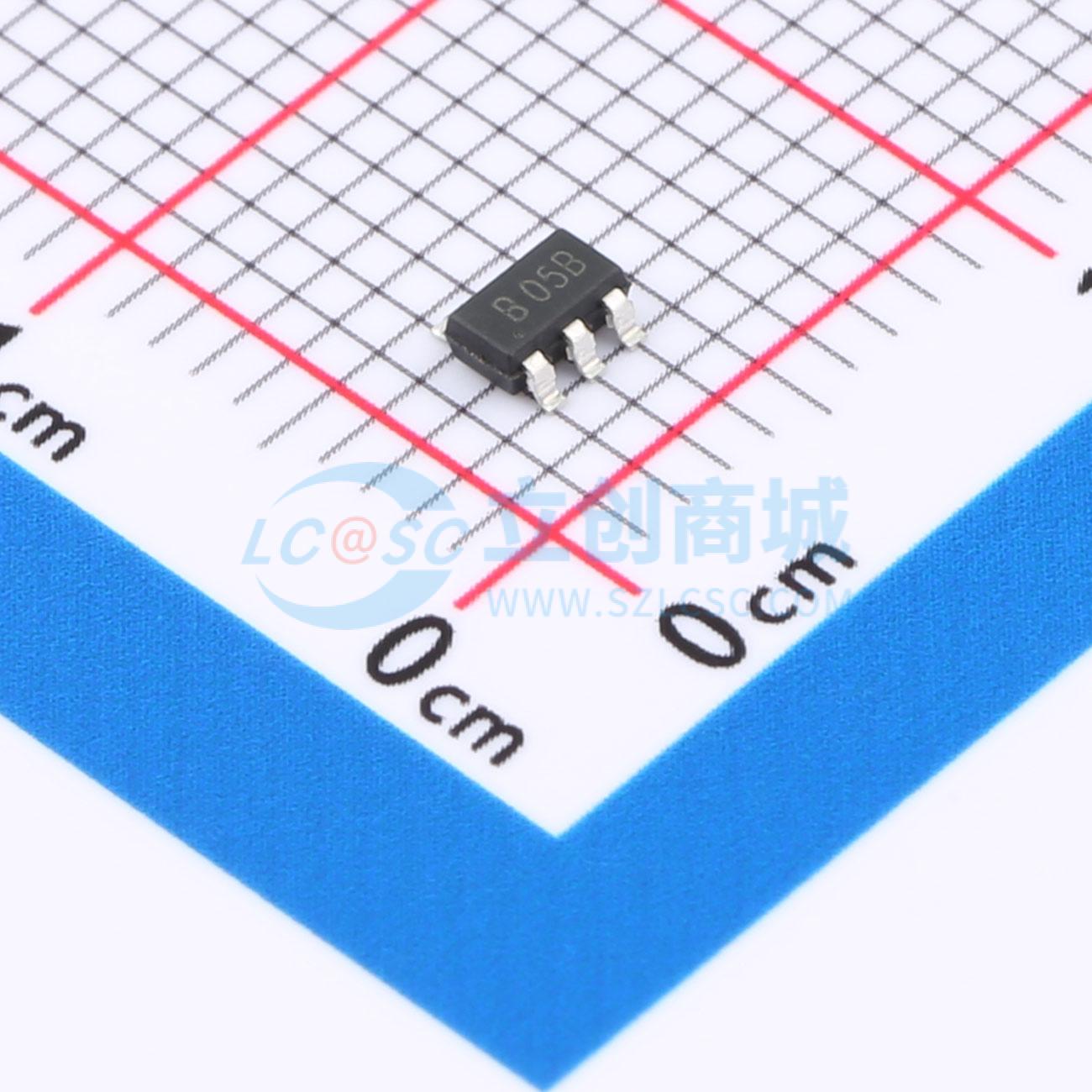

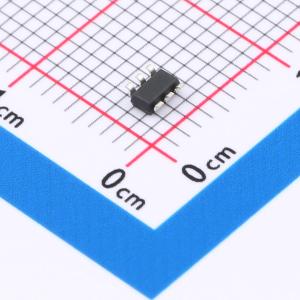

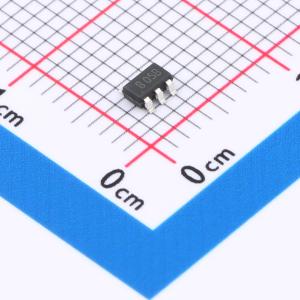

UDT26A05L05UL

单向ESD 5V截止

描述: 8KV接触, 15KV空隙放电
品牌名称: Brightking(君耀电子)
商品型号: UDT26A05L05UL
商品编号: C78441
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

UDT26A05L05是浪涌额定二极管阵列，旨在保护高速数据接口。它专门用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。该器件的独特设计在单个封装中集成了一个浪涌额定二极管和四条数据线、低电容转向二极管以及一个TVS二极管。低电容阵列配置使用户能够保护四条高速数据或传输线路。

商品特性

符合IEC61000 - 4 - 2标准，ESD空气放电15KV、接触放电8KV
SOT23 - 6L表面贴装封装
保护四条高速数据线和一条电源线
浪涌额定、低电容二极管阵列
工作电压：5V
低漏电流
低钳位电压
固态硅雪崩技术
无铅/符合RoHS标准
阻燃等级UL 94V - 0
符合J - STD - 020标准的MSL 1级
标记：B 05B或054

应用领域

USB电源和数据线保护
10/100/1000以太网
视频线路保护
I²C总线保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	16V
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	5uA
	通道数	四路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	2.5pF
