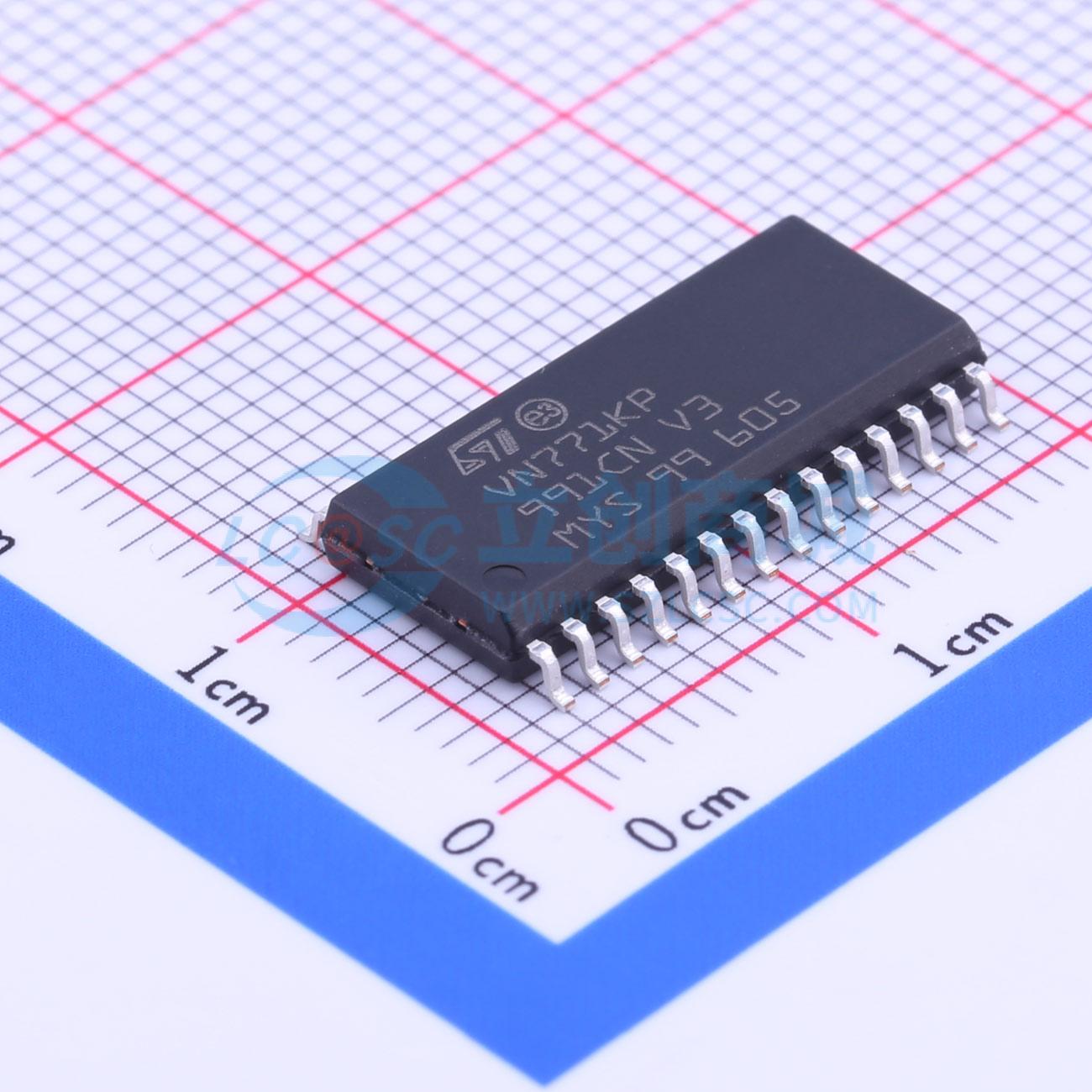

温馨提醒：图片仅供参考，商品以实物为准
VN771KPTR-E
VN771KPTR-E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电机驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN771KPTR-E
- 商品编号
- C78486
- 商品封装
- SOIC-28-300mil
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
参数完善中
商品概述
VN771KP-E 是一款由三个单片芯片组成的器件，采用标准 SO-28 封装，包含一个双高端开关和两个低端开关。双高端开关和低端开关均采用意法半导体的 VIPower® M0-3 技术制造。 该器件适用于以桥式配置驱动直流电机，也可用作任何低压应用的四路开关。 双高端开关内置热关断功能，可防止芯片过热，还配备电流限制器模块，可防止器件短路。提供状态输出，用于指示关断和导通状态下的开路负载以及过热情况。 低端开关为两个 OMNIFET II 型（采用 VIPower 技术的全自保护功率 MOSFET）。它们内置热关断、线性电流限制和过压钳位功能。通过监测输入引脚的电压，可以检测到热干预的故障反馈。
商品特性
- 桥式配置中一侧的总电阻
- 典型电流限制值
- ECOPACK：无铅且符合 RoHS 标准
- 汽车级：符合 AEC 指南
- 适用于低压桥
- 线性电流限制
- 极低的待机功耗
- 短路保护
- 状态标志诊断（开漏）
- 集成钳位电路
- 欠压保护
- ESD 保护
