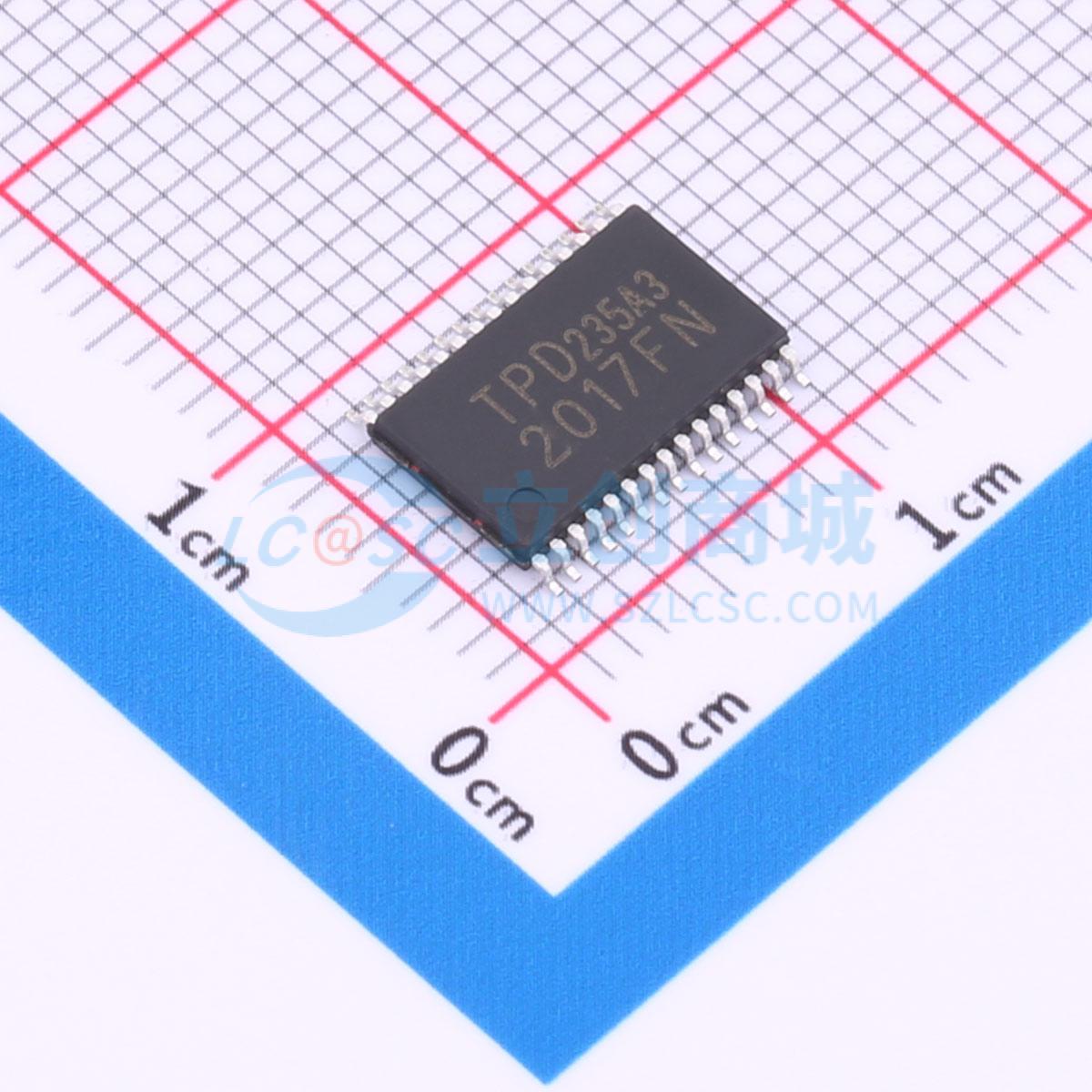

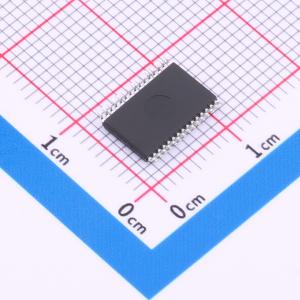

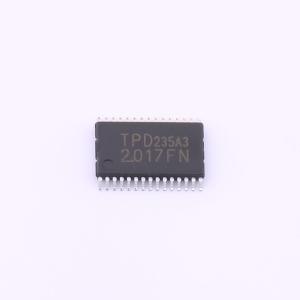

温馨提醒：图片仅供参考，商品以实物为准
TPD2017FN,L1F(S
用于电机、螺线管、灯驱动的低端功率开关阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPD2017FN是一款带有MOS FET输出的低侧开关阵列（8通道）。这是一款单片功率IC，可直接由CMOS、TTL逻辑电路（如微控制器等）驱动，并具备过流和热保护功能。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPD2017FN,L1F(S
- 商品编号
- C6916289
- 商品封装
- SSOP-30
- 包装方式
- 编带
- 商品毛重
- 1.824克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 8 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 550mΩ | |
| 工作温度 | -40℃~+110℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP) |
商品概述
TPD2017FN是一款带有MOS FET输出的低端开关阵列（8通道）。这是一款单片功率IC，可直接由CMOS、TTL逻辑电路（如MCU等）驱动，并具备过流和热保护功能。
商品特性
- 内置8通道N沟道MOSFET。
- 该IC可直接驱动功率负载。
- 内置过温和过流保护。
- 8通道接入可实现节省空间的设计。
- 可实现低电压运行：2.7V。
- 低导通电阻：0.55Ω（最大值），IOUT = 0.5A，Tj = 25℃（每通道）。
- 可进行并联操作。
- 内置有源钳位电路。
- SSOP30封装（300密耳）采用压纹载带包装。
应用领域
- 工业用可编程逻辑控制器。
- 驱动电阻性负载和电感性负载。
