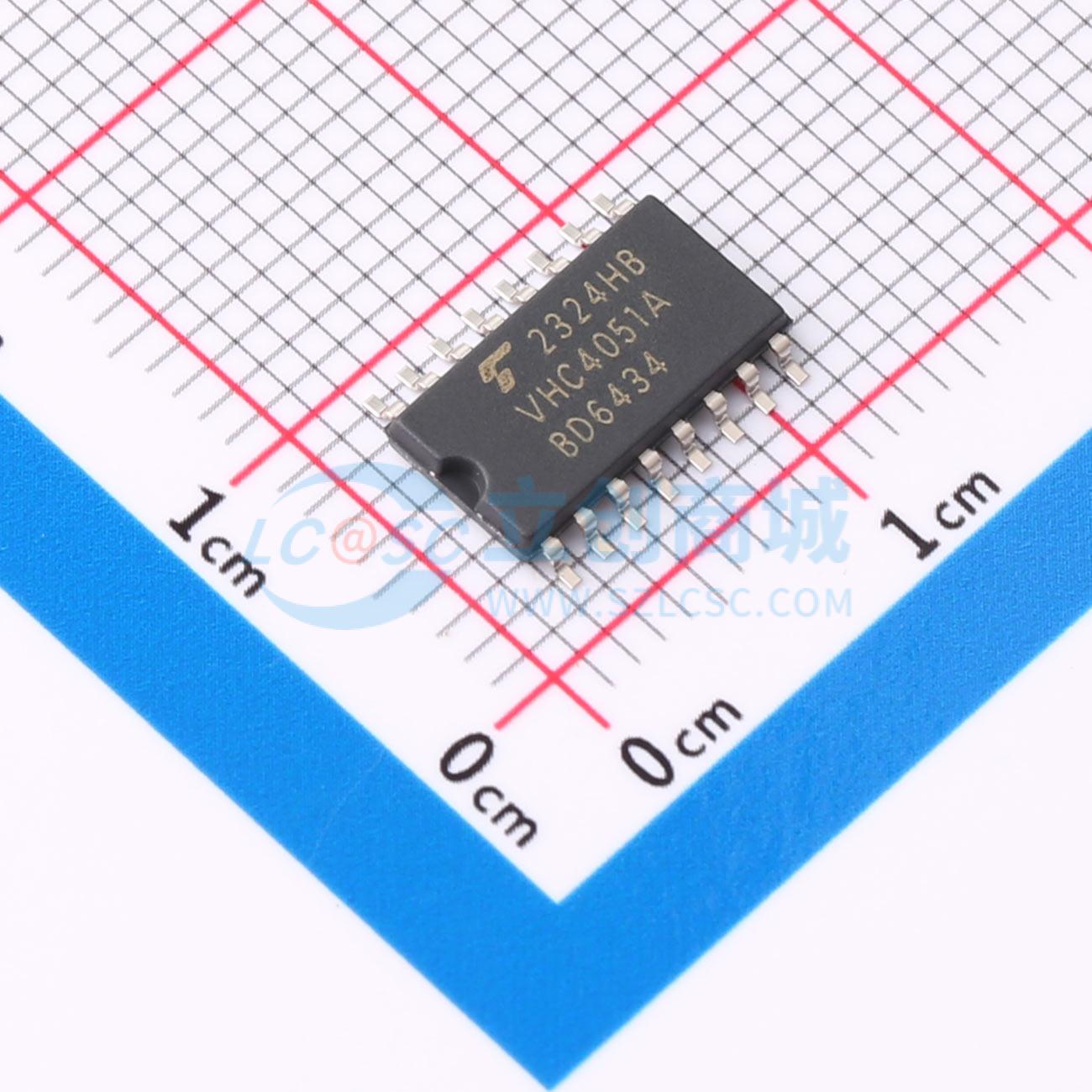

温馨提醒：图片仅供参考，商品以实物为准

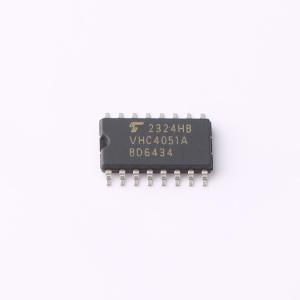

TC74VHC4051AF(EK,F

CMOS 数字集成电路单片硅 TC74VHC4051.4052.4053AF/FK

描述: 高速、低电压驱动的8通道模拟多路复用器/解复用器，使用硅栅CMOS技术。
品牌名称: TOSHIBA(东芝)
商品型号: TC74VHC4051AF(EK,F
商品编号: C6916292
商品封装: SOP-16-300mil
包装方式: 编带
商品毛重: 0.4006克(g)

商品参数

商品概述

TC74VHC4051A/4052A/4053A是采用硅栅CMOS技术的高速、低压驱动模拟多路复用器/解复用器。在3V和5V系统中，它们能够实现高速运行，同时具备CMOS低功耗的特点。 TC74VHC4051A/4052A/4053A可用于模拟/数字信号选择以及混合信号处理。4051A为8通道配置，4052A为4通道×2配置，4053A为2通道×3配置。每个通道的开关通过控制引脚的数字信号导通。所有控制输入均配备了新开发的输入保护电路，无需在正端（从输入到VCC的正向端）使用二极管。因此，例如，即使电路的电源电压关闭，输入也能允许5.5V的信号。由于具备这种输入电源保护功能，TC74VHC4051A/4052A/4053A可用于多种应用，包括双电源系统和电池备份电路。

商品特性

低导通电阻：Ron = 45 Ω（典型值）（VCC = 3 V）；Ron = 24 Ω（典型值）（Vcc = 4.5 V）
低功耗：lCC = 2.0 μA（最大值）（Ta = 25℃）
输入电平：VIL = 0.8 V（最大值）（VCC = 3 V）；VIH = 2.0 V（最小值）（VCC = 3 V）
所有控制输入均提供掉电保护

应用领域

双电源系统
电池备份电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	8
	工作电压	2V~5.5V

	属性	参数值
	导通电阻(Ron)	24Ω
	工作温度	-40℃~+85℃
	导通电容(Con)	0.5pF
	带宽	180MHz
