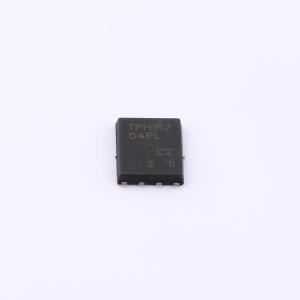

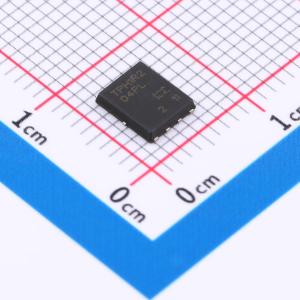

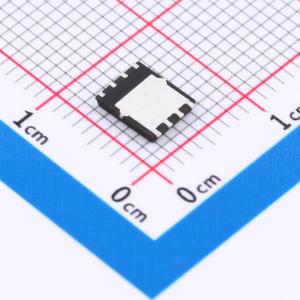

温馨提醒：图片仅供参考，商品以实物为准
TPH1R204PL,LQ(M1
1个N沟道 耐压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速开关。 小栅极电荷：QSW = 17 nC（典型值）。 小输出电荷：QSS = 56 nC（典型值）。 低漏源导通电阻：RDS(ON) = 1.0 mΩ（典型值）(VGS = 10 V)。 低泄漏电流：IJSS = 10 μA（最大值）(VDS = 40 V)。 增强模式：VTH = 1.4 至 2.4 V (VDS = 10 V, ID = 0.5 mA)。应用：高效 DC-DC 转换器-开关稳压器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TPH1R204PL,LQ(M1
- 商品编号
- C6916290
- 商品封装
- SOP-8Advance
- 包装方式
- 编带
- 商品毛重
- 0.18608克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 1mΩ@10V,50A | |
| 阈值电压(Vgs(th)) | 1.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 74nC@10V | |
| 输入电容(Ciss) | 5.5nF | |
| 反向传输电容(Crss) | 93pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.3nF |
商品特性
- 超小尺寸、节省空间的封装
- 超薄外形
- 低导通电阻
- 快速开关时间
- 低栅极电荷
- 符合 RoHS 标准（豁免条款 7a）
- 符合 REACH 法规和冲突矿产规定
应用领域
- 电源管理单元
- 电池供电设备
- 负载开关、极性保护
- 商业/工业级应用
- 电流监测单元
