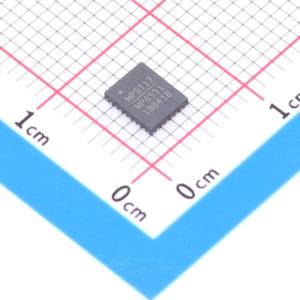

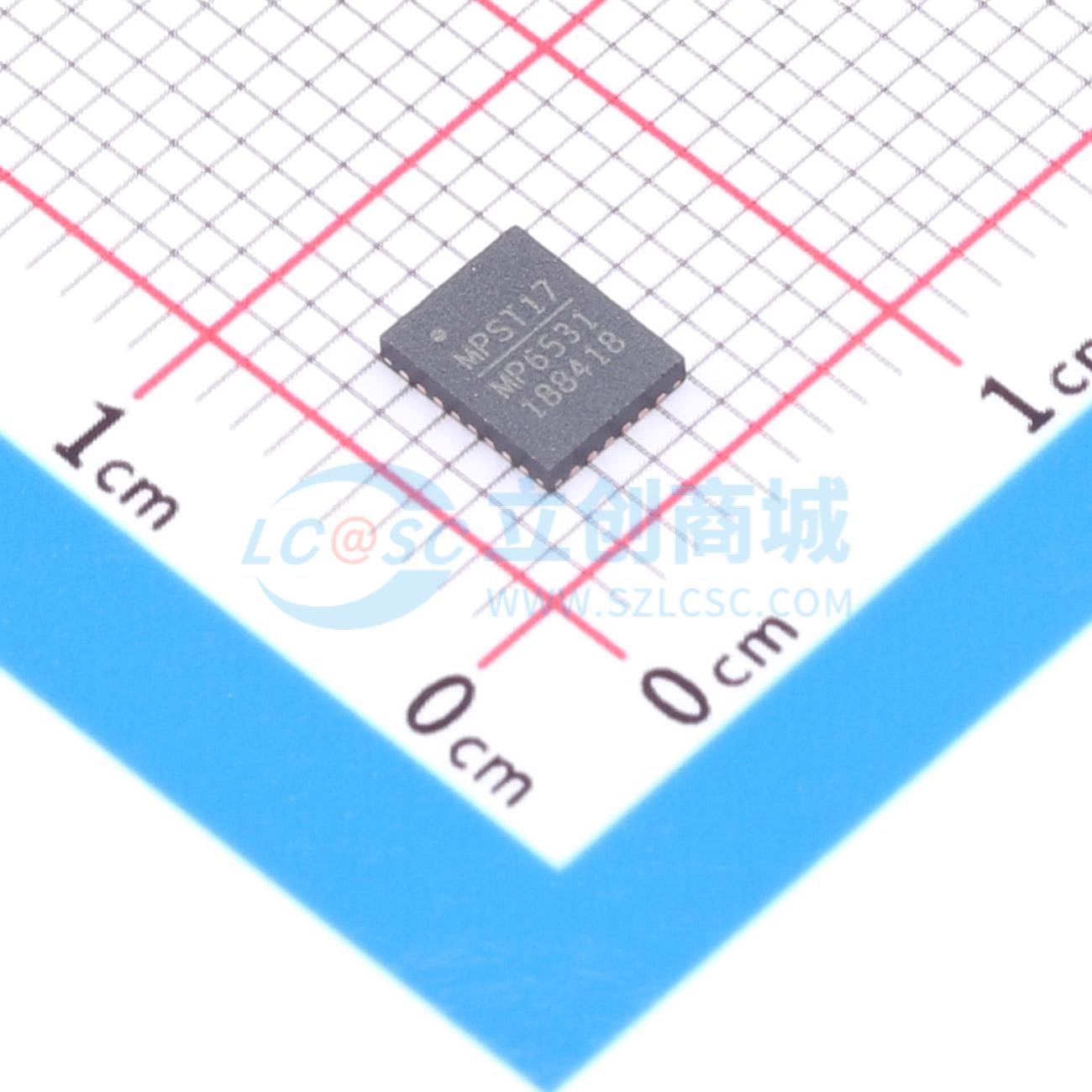

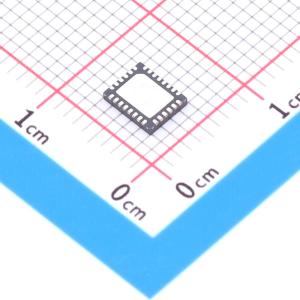

温馨提醒：图片仅供参考，商品以实物为准
MPQ6531GV-AEC1-Z
5V至60V，三相无刷直流电机预驱动器
SMT扩展库PCB免费打样
- 描述
- MPQ6531是一款专为三相无刷直流电机驱动应用设计的栅极驱动IC。它能够驱动由六个N沟道功率MOSFET组成的三个半桥，耐压高达60V。MPQ6531集成了一个稳压电荷泵，用于产生栅极驱动电源，并使用自举电容为高端MOSFET驱动器产生电源电压
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ6531GV-AEC1-Z
- 商品编号
- C6909660
- 商品封装
- QFN-28(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.565克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 1A | |
| 拉电流(IOH) | 800mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V~60V | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；短路保护(SCP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 1.8mA |
