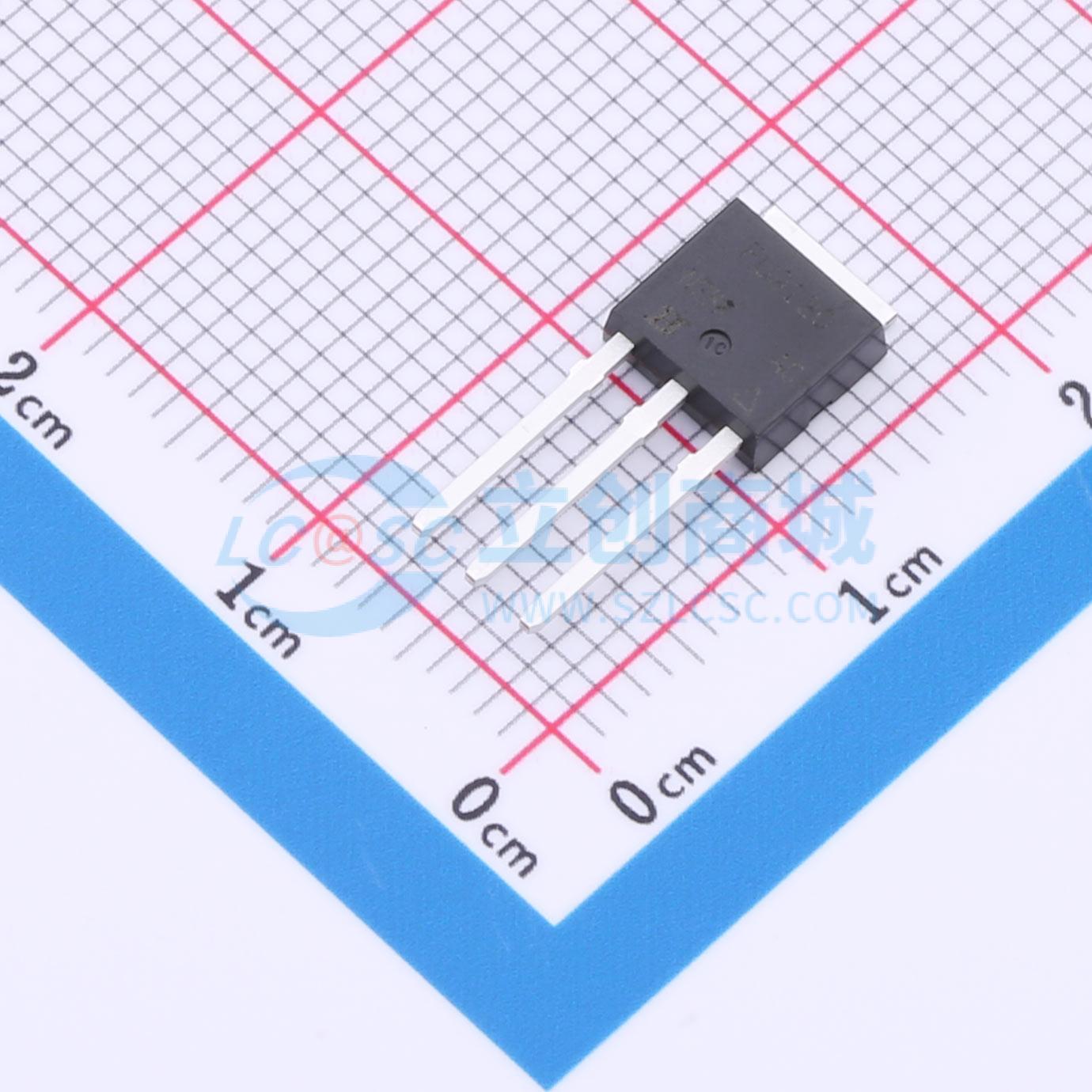

IRFU9120PBF实物图
  • IRFU9120PBF商品缩略图
  • IRFU9120PBF商品缩略图
  • IRFU9120PBF商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

IRFU9120PBF

1个P沟道 耐压:100V 电流:5.6A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
第三代功率MOSFET为设计师提供了快速开关、坚固的器件设计、低导通电阻和成本效益的最佳组合。DPAK专为使用气相、红外或波峰焊技术进行表面贴装而设计。直插引脚版本（IRFU、SiHFU系列）适用于通孔安装应用。在典型的表面贴装应用中，功率耗散水平可达1.5W。
品牌名称
VISHAY(威世)
商品型号
IRFU9120PBF
商品编号
C727644
商品封装
TO-251​
包装方式
管装
商品毛重
0.9克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)100V
连续漏极电流(Id)5.6A
导通电阻(RDS(on))600mΩ@10V,3.4A
耗散功率(Pd)42W
阈值电压(Vgs(th))4V
属性参数值
栅极电荷量(Qg)18nC@10V
输入电容(Ciss)390pF@25V
反向传输电容(Crss)45pF
工作温度-55℃~+150℃@(Tj)
类型P沟道
输出电容(Coss)170pF

数据手册PDF

放大查看下载PDF
