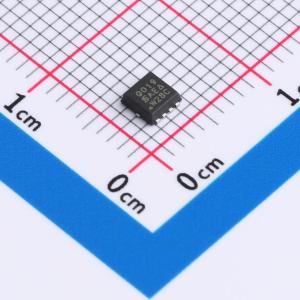

  • SQS850EN-T1_GE3商品缩略图

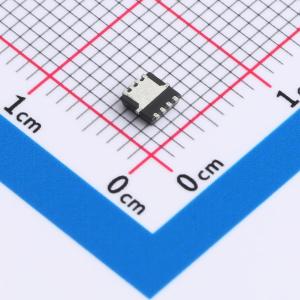

  • SQS850EN-T1_GE3商品缩略图

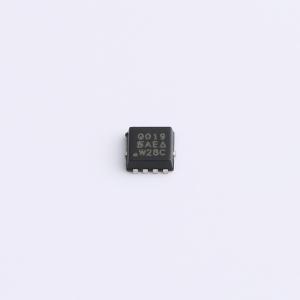

  • SQS850EN-T1_GE3商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SQS850EN-T1_GE3

1个N沟道 耐压:60V 电流:12A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性:TrenchFET功率MOSFET。AEC-Q101认证。100% Rg和UIS测试
品牌名称
VISHAY(威世)
商品型号
SQS850EN-T1_GE3
商品编号
C727542
商品封装
PowerPAK1212-8​
包装方式
编带
商品毛重
0.065克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)60V
连续漏极电流(Id)12A
导通电阻(RDS(on))21.5mΩ@10V,6.1A
耗散功率(Pd)33W
阈值电压(Vgs(th))1.5V
属性参数值
栅极电荷量(Qg)41nC@10V
输入电容(Ciss)2.021nF@30V
反向传输电容(Crss)66pF@30V
工作温度-55℃~+175℃@(Tj)
类型N沟道
输出电容(Coss)132pF

商品概述

汽车级 N 沟道 60 V(漏源极)、175 °C MOSFET,PowerPAK 1212-8 单管封装。PowerPAK 是一种解决这些问题的新型封装技术。PowerPAK 1212-8 在小封装中提供超低热阻,非常适合空间受限的应用。PowerPAK 1212-8 封装是 PowerPAK SO-8 的派生产品。它采用相同的封装技术,最大限度地增大了芯片面积。芯片附着焊盘底部外露,为器件所安装的基板提供了直接的低电阻热通道。因此,PowerPAK 1212-8 将 PowerPAK SO-8 的优势融入更小的封装中,并具备相同的热性能水平。其占位面积与 TSOP-6 相当,比标准 TSSOP-8 小 40%以上。其芯片容量是标准 TSOP-6 的两倍多。其热性能比 SO-8 好一个数量级,比 TSSOP-8 好 20 倍。其热性能优于市场上所有现有的 SMT 封装。它能利用任何 PCB 板的散热能力。与 TSSOP-8 相比,降低结温还能使芯片效率提高约 20%。对于通常仅出于散热考虑而需要更大封装的应用,PowerPAK 1212-8 是一个不错的选择。单管和双管 PowerPAK 1212-8 与单管和双管 PowerPAK SO-8 采用相同的引脚排列。1.05 mm 的低矮 PowerPAK 外形使这两种版本都成为空间受限应用的理想选择。

商品特性

  • TrenchFET 功率 MOSFET
  • 通过 AEC-Q101 认证
  • 100% 进行 Rg 和 UIS 测试
  • 符合 RoHS 标准且无卤

应用领域

  • 空间受限的应用
