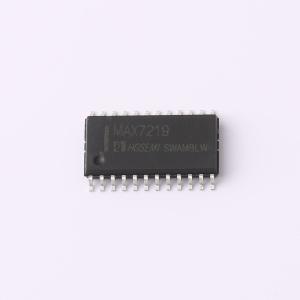

温馨提醒：图片仅供参考，商品以实物为准

MAX7219M/TR

串行接口8位LED显示驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MAX7219是一种集成化的串行输入/输出共阴极显示驱动器，它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的LED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储存每一个数据。只有一个外部寄存器用来设置各个LED的段电流。
品牌名称: HGSEMI(华冠)
商品型号: MAX7219M/TR
商品编号: C6705351
商品封装: SOP-24-300mil
包装方式: 编带
商品毛重: 0.8898克(g)

商品参数

	属性	参数值
	位驱动电流	320mA
	段驱动电流	30mA
	功能特性	BCD输入锁存功能；可级联功能；PWM调光；内置显示RAM；灯测试功能
	工作温度	0℃~+70℃
	耗散功率(Pd)	-

商品概述

MAX7219是一款集成化的串行输入/输出共阴极显示驱动器，用于连接微处理器与8位7段数字LED显示器、条形图显示器或64个独立的LED。它包含一个片上B型BCD编码器、多路扫描回路、段驱动器和用于存储每个数据的8×8静态RAM。仅需一个外部电阻来设置各LED的段电流。其便捷的四线串行接口可连接所有通用微处理器，支持对每个数据进行独立寻址和更新，无需重写整个显示。该器件允许用户为每个数据选择编码或非编码模式。它具备低功耗关闭模式（电流小于150μA）、模拟与数字亮度控制、允许显示1至8位数据的扫描限制寄存器以及使所有LED点亮的检测模式。提供24引脚DIP和SOP封装。

商品特性

10MHz串行接口
独立的LED段控制
数字的译码与非译码选择
150μA低功耗关闭模式
亮度的数字和模拟控制
高电压中断显示
共阴极LED显示驱动

应用领域

条形图显示
仪表面板
工业控制
LED矩阵显示

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数码管驱动
	配置	8段x8位
	接口类型	SPI
	工作电压	4V~5.5V
	时钟频率(fc)	10MHz
	静态电流	-
