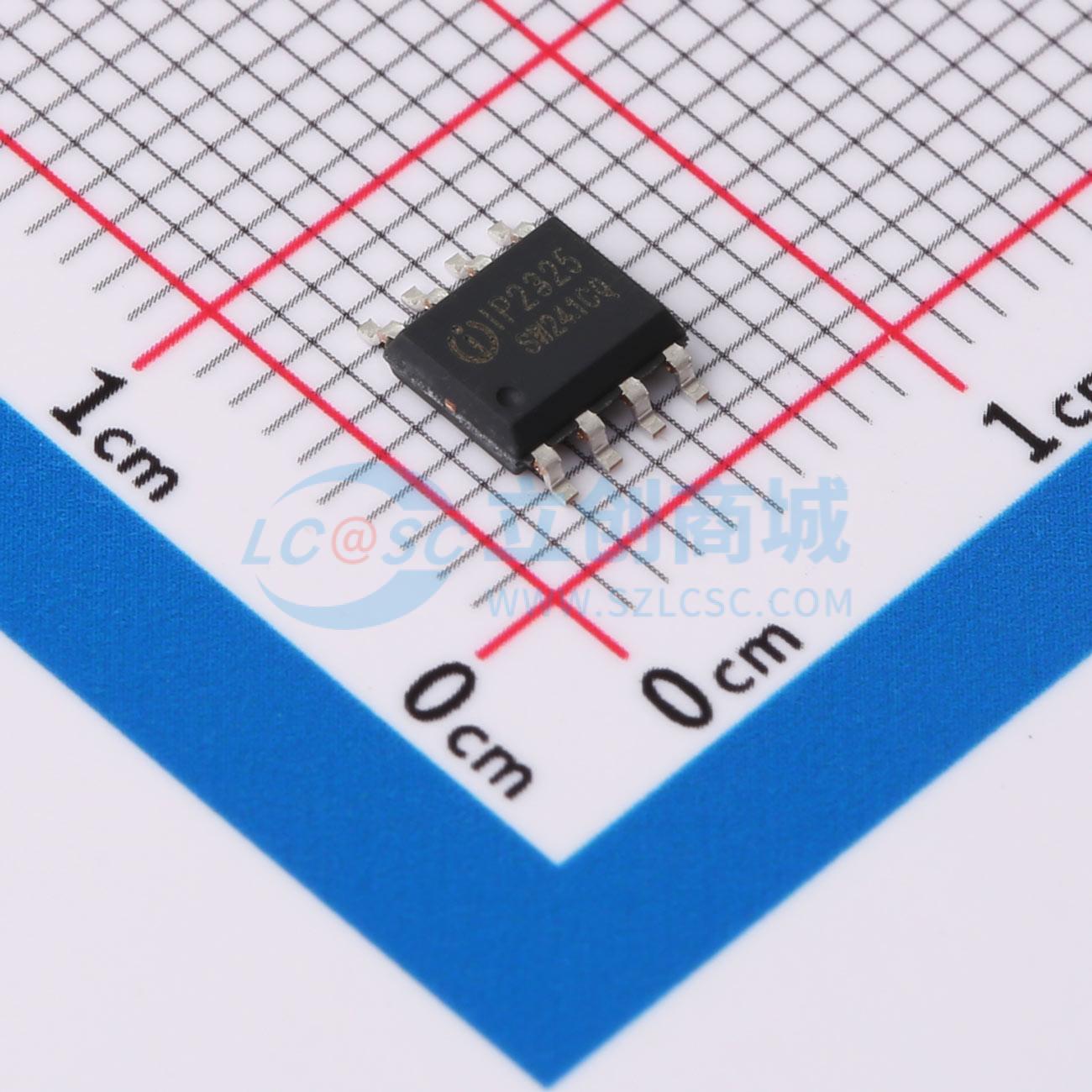

IP2325_DA

5V输入双节串联锂电池升压充电IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IP2325是一款支持双节串联锂电池/锂离子电池的升压充电管理IC。集成功率MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。升压开关充电转换器工作频率500KHz；5V输入，8V/1.2A输出转换效率93%；具有输入限压功能，可以智能调节充电电流，自适应适配器负载能力。
品牌名称: INJOINIC(英集芯)
商品型号: IP2325_DA
商品编号: C6705440
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.1641克(g)

商品参数

商品概述

IP2325是一款支持双节串联锂电池/锂离子电池的升压充电管理IC。集成功率MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。升压开关充电转换器工作频率500KHz；5V输入，8V/1.2A输出转换效率93%；具有输入限压功能，可以智能调节充电电流，自适应适配器负载能力。支持外接电阻来调整充电电压；集成NTC保护功能，配合NTC电阻，采用ESOP8封装。

商品特性

15W输入同步开关升压充电
升压充电效率93%
恒压充电电压外部电阻可调节
自动调节输入电流，自适应适配器负载
支持充电NTC温度保护
支持LED充电状态指示
功率MOS内置
500KHz开关频率，可支持2.2uH电感
输出过流、过压、短路保护
IC过温保护
输入耐压20V
ESD 4KV

应用领域

双节锂电池/锂离子电池充电

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交33单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~5.5V
	最大充电电流	1.4A
	充电饱和电压	8.4V

	属性	参数值
	电池类型	锂电池
	电池节数	2
	工作温度	-40℃~+150℃
	电池温度检测	支持
