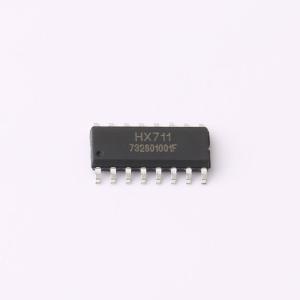

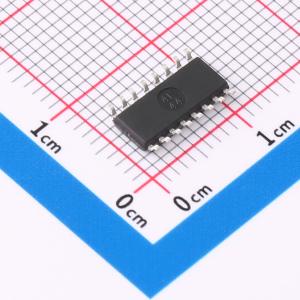

HX711实物图

温馨提醒：图片仅供参考，商品以实物为准

HX711

用于称重秤的24bit 模数转换器（ADC）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HX711是一款高精度24位模数转换器，专为称重秤和工业控制应用设计，可以直接与桥式传感器接口。
品牌名称: AVIA(海芯科技)
商品型号: HX711
商品编号: C6705483
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.2832克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	时钟/振荡器	内置；外置
	时钟频率(fc)	1MHz~20MHz；11.0592MHz
	基准电压源	内置
	可变增益	支持
	静态电流	1.4mA
	全量程范围(FSR)	20mV；40mV；80mV

商品概述

HX711是一款精密的24位模数转换器（ADC），专为称重秤和工业控制应用而设计，可直接与桥式传感器连接。

商品特性

两个可选的差分输入通道
片上有源低噪声可编程增益放大器（PGA），增益可选32、64和128
片上电源稳压器，用于称重传感器和ADC模拟电源
片上振荡器，无需外部元件，可选配外部晶体
片上电复位
简单的数字控制和串行接口：引脚驱动控制，无需编程
可选10SPS或80SPS输出数据速率
同时抑制50Hz和60Hz电源干扰
包括片上模拟电源稳压器的电流消耗：正常工作时<1.5mA，掉电时<1uA
工作电源电压范围：2.6 ~ 5.5V
工作温度范围：-40~+85℃
16引脚SOP-16封装

应用领域

称重秤
工业过程控制

数据手册PDF

放大查看下载PDF
