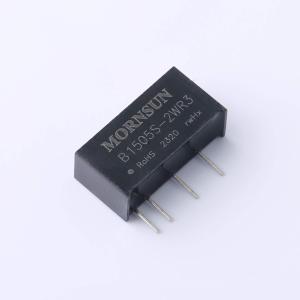

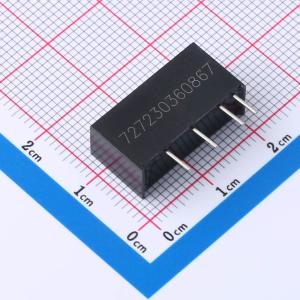

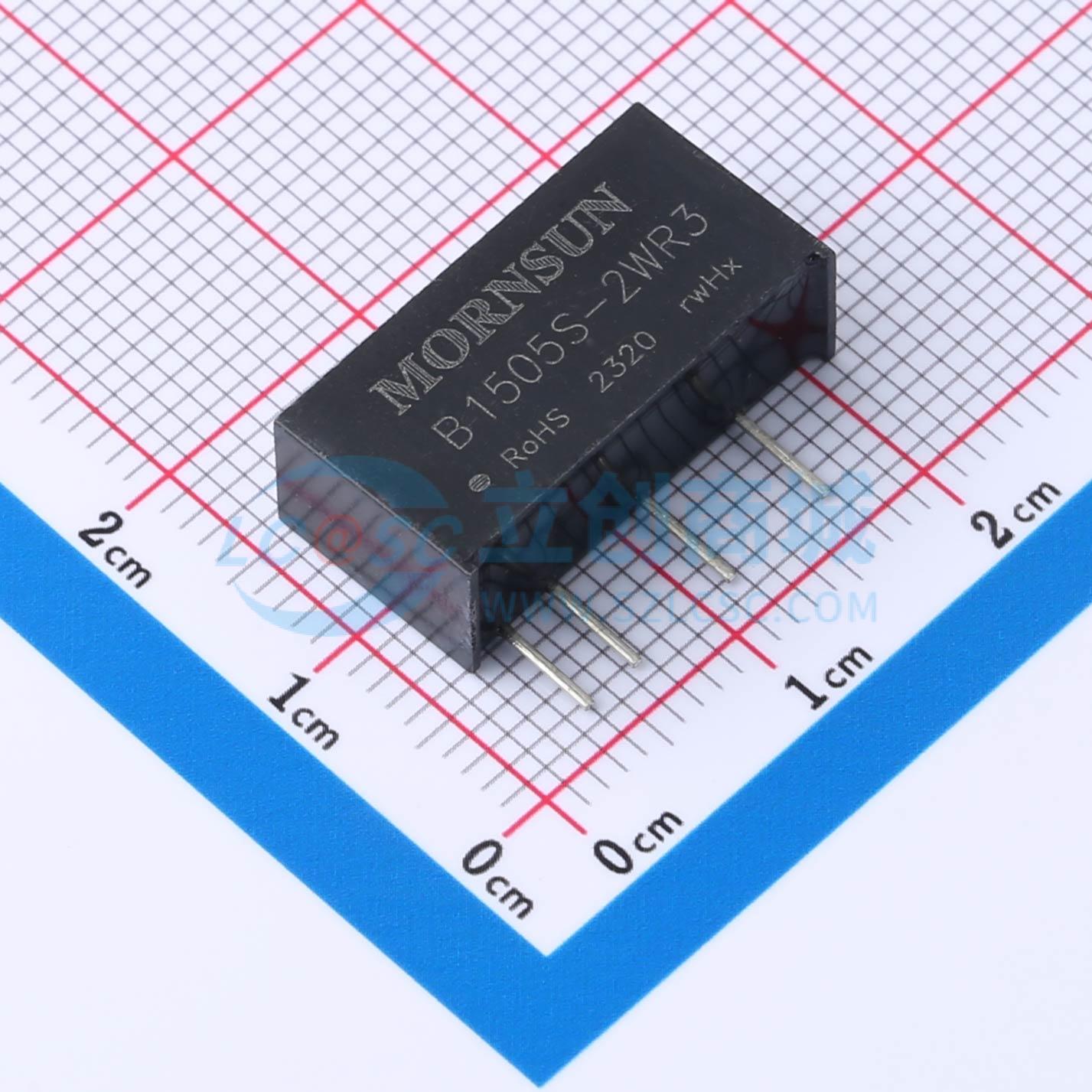

B1505S-2WR3
B1505S-2WR3
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2W隔离式DC-DC转换器，固定输入电压，非稳压双路/单路输出。适用于分布式电源系统中需要隔离电压的应用场景，输入电源电压相对稳定，变化在±10% Vin以内，需要高达1500VDC的输入到输出隔离电压，且对输出稳压要求不太严格。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B1505S-2WR3
- 商品编号
- C6705205
- 商品封装
- SIP,19.7x7.1mm
- 包装方式
- 管装
- 商品毛重
- 2.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 通道数 | 1 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 13.5V~16.5V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 400mA | |
| 最大容性负载 | 2400uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 260kHz | |
| 纹波噪声 | 75mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 7.05mm | |
| 高度 | 10.16mm |
商品特性
- 可持续短路保护
- 空载输入电流低至8mA
- 工作温度范围：-40°C to +105°C
- 效率高达86%
- 功率密度高
- 隔离电压1500VDC
- 国际标准引脚方式
应用领域
- 板上电源系统中需要产生一组(两组)与输入电源隔离的电压的应用场合
- 输入电源的电压比较稳定(电压变化范围±10%Vin)
- 对输出电压稳定度和纹波噪声要求不高
