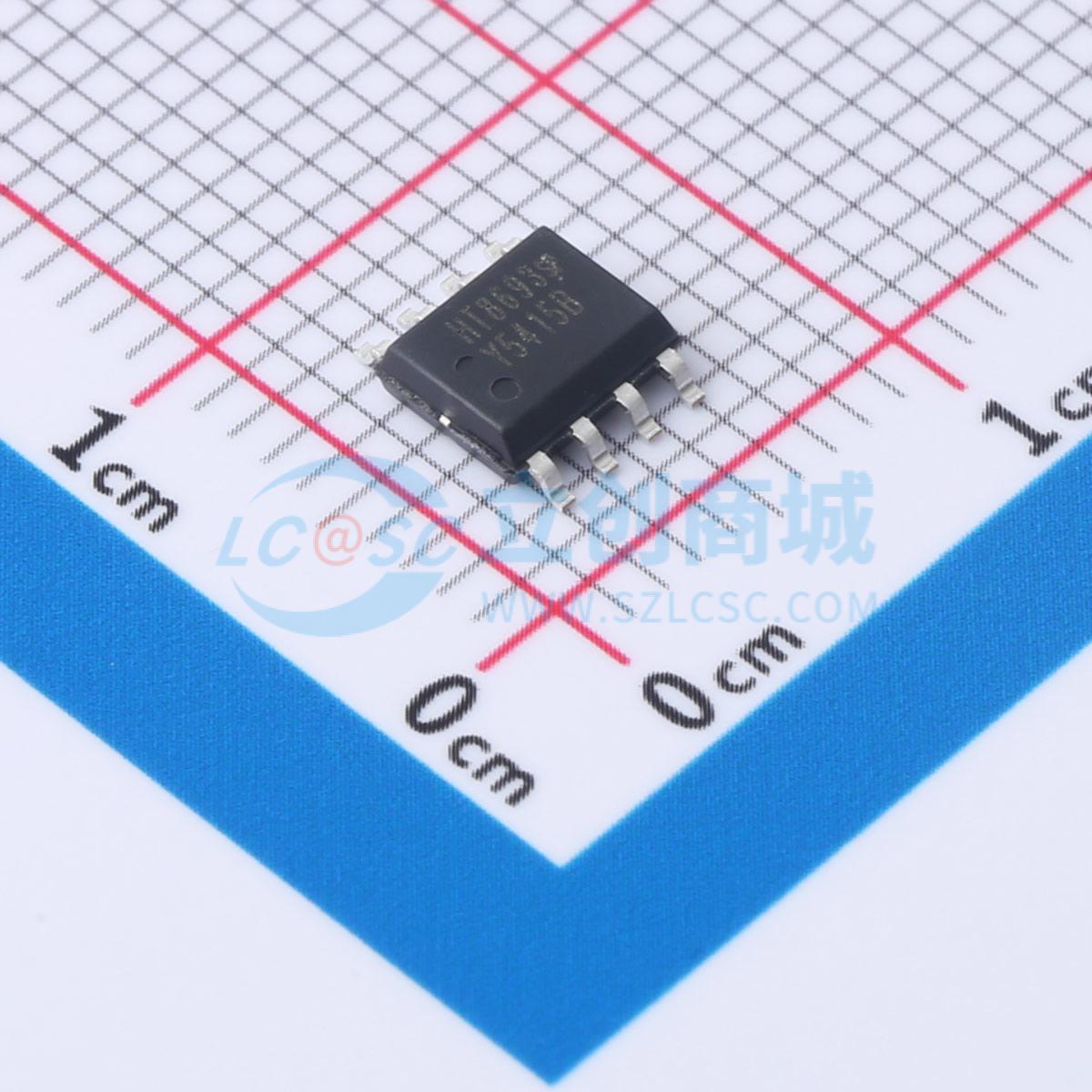

温馨提醒：图片仅供参考，商品以实物为准

HT8693B5SPER

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT8693是一款具有D类和AB类两种工作模式的音频功率放大器。D类模式下，在VDD=8.5V、THD+N=10%、4Ω负载下，能连续输出10W功率；AB类模式下，在VDD=8.5V、THD+N=10%、4Ω负载下，能连续输出9W功率。 HT8693在D类工作模式下具有防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），显著提高音质，创造舒适听音享受，并保护扬声器免受过载损坏。
品牌名称: 嘉兴禾润
商品型号: HT8693B5SPER
商品编号: C6705235
商品封装: SOP8L-PP
包装方式: 编带
商品毛重: 0.152克(g)

商品参数

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放；D类功放
	扬声器通道数	单声道
	输出功率	9.2W×1@4Ω；10W×1@4Ω；5.3W×1@8Ω；5.2W×1@8Ω
	工作电压	3V~9V
	总谐波失真+噪声(THD+N)	0.15%

商品概述

HT8693是一款具有D类和AB类两种工作模式的音频功率放大器。D类模式下，在VDD=8.5V、THD+N=10%、4Ω负载下，能连续输出10W功率；AB类模式下，在VDD=8.5V、THD+N=10%、4Ω负载下，能连续输出9W功率。 HT8693在D类工作模式下具有防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），显著提高音质，创造舒适听音享受，并保护扬声器免受过载损坏。同时芯片也具有ACF-Off模式可配置。 HT8693可实现AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。此外，HT8693内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

商品特性

防削顶失真功能(Anti-Clipping Function, ACF)
免滤波器数字调制，直接驱动扬声器
输出功率：10W (Class D, VDD = 8.5V, RL = 4Ω, THD + N = 10%)；9W (Class AB, VDD = 8.5V, RL = 4Ω, THD + N = 10%)
具有D类和AB类两种工作模式
过流保护功能
过热保护功能

应用领域

蓝牙音箱
便携式音箱
2.1声道小音箱
扩音器
iphone/ipod/ipod docking
拉杆音箱
平板电脑，笔记本电脑
便携式游戏机
小尺寸LCD电视/监视器
MP4, 导航仪

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交39单

	属性	参数值
	静态电流(Iq)	10.5mA；31mA
	工作温度	-40℃~+85℃
	信噪比	97dB；91dB
	输入类型	差分
	效率	94%；80%；90%
	输入通道数	1对差分输入
