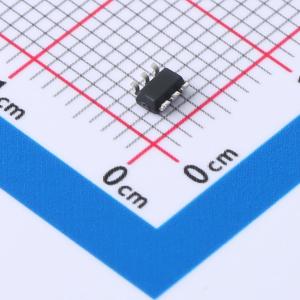

LN2120B020MR-G
LN2120B020MR-G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- natlinear(南麟)
- 商品型号
- LN2120B020MR-G
- 商品编号
- C6705236
- 商品封装
- SOT23-6L
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 1MHz~1.4MHz | |
| 通道数 | 1 | |
| 输出电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
LN2120系列是一款固定频率、恒定电流的升压DC/DC控制器，主要用于高清屏等设备上的背光LED驱动。输出电压最高可以达到24V，输入电压为3.6V时能驱动17并3串一共51个LED，电路内部集成过压和温度保护，LED的亮度可以外加一个PWM信号来控制。电路内部集成了一个内阻0.2欧姆的大管子。
商品特性
- 输入电压3.0V—6.0V
- 输出电压最大可以达到24V
- 振荡频率1.2MHz±20%
- 效率88%
- 工作控制模式：PWM控制的电流模工作模式
- 待机功耗最大1.0μA
- 负载电容10μF，陶瓷电容
应用领域
- 高清屏LED驱动
