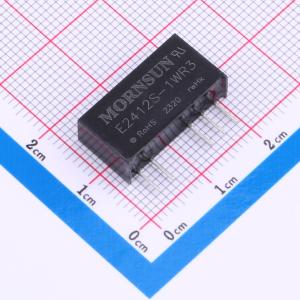

温馨提醒：图片仅供参考，商品以实物为准
E2412S-1WR3
1W隔离式DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：连续短路保护。 空载输入电流低至 8mA。 工作环境温度范围：-40℃ 至 +105℃。 高效率达 85%。 输入/输出隔离测试电压：3kV DC。 行业标准引脚输出。应用：纯数字电路。 低频模拟电路
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- E2412S-1WR3
- 商品编号
- C6705210
- 商品封装
- SIP,19.7x6mm
- 包装方式
- 管装
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 通道数 | 2 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 81% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 42mA | |
| 最大容性负载 | 220uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 260kHz | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 6mm | |
| 高度 | 10.16mm |
商品概述
E_S-1WR3 & F_S-1WR3 系列产品是专门针对线路板上分布式电源系统中需要产生一组(两组)与输入电源隔离的电压的应用场合而设计的。
商品特性
- 可持续短路保护
- 空载输入电流低至8mA
- 工作温度范围： -40°C to +105°C
- 效率高达 81%
- 隔离电压3000VDC
- 国际标准引脚方式
应用领域
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
