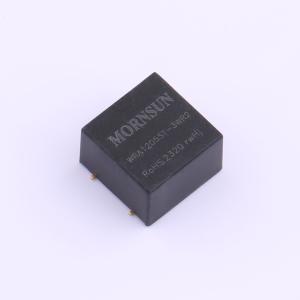

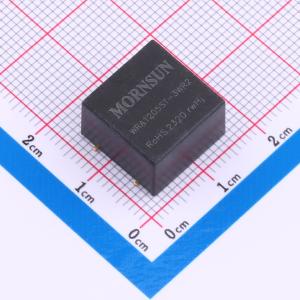

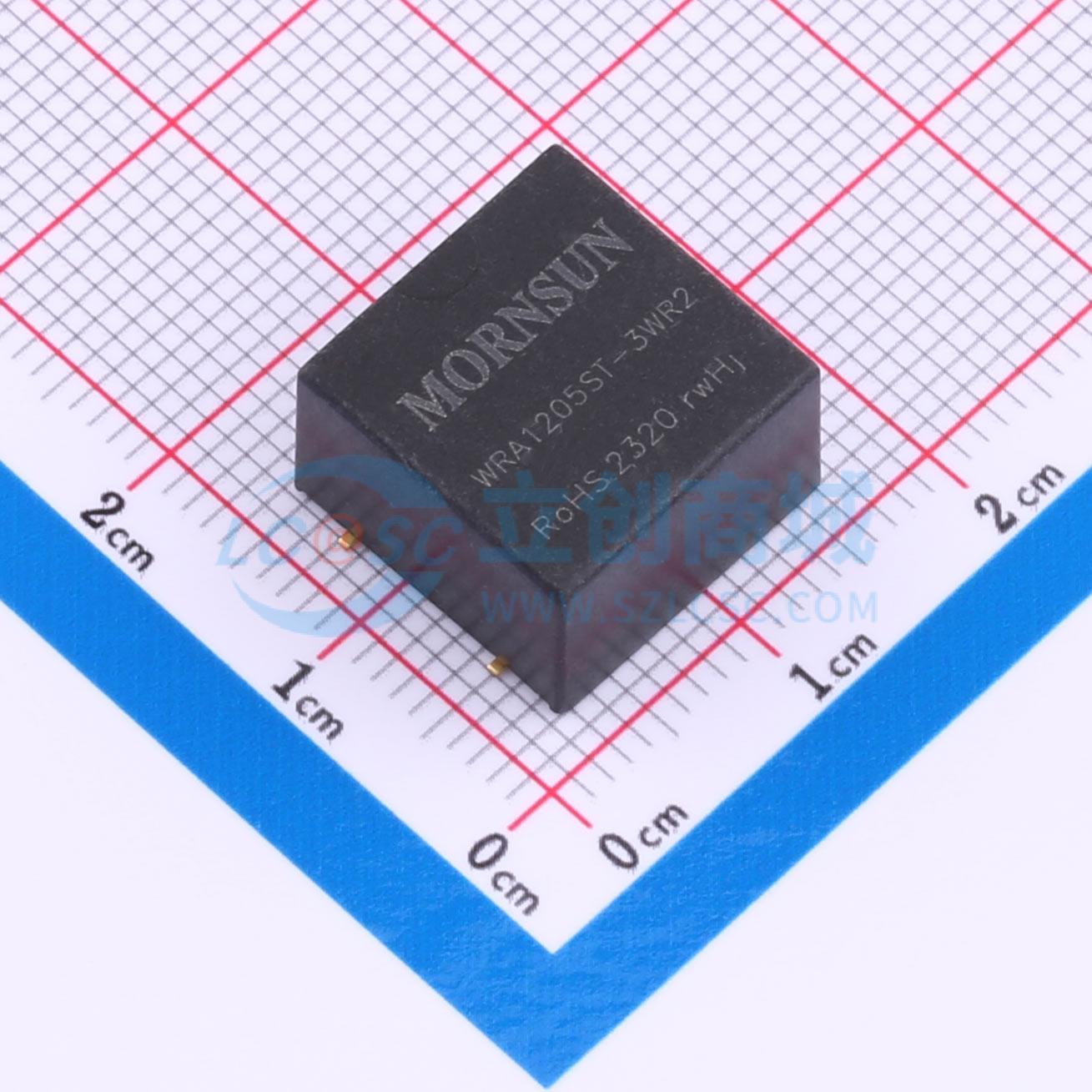

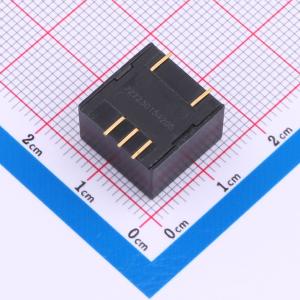

WRA1205ST-3WR2
9V~18V300mA 3W
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3W隔离式DC-DC转换器，宽输入、稳压双输出。WRA_ST/SD 3WR2系列为隔离式3W DC-DC转换器产品，输入电压范围为2:1。该产品采用超紧凑型DIP/SMD封装，效率高达82%，工作温度范围为-40°C至+85°C，具备连续短路保护功能
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- WRA1205ST-3WR2
- 商品编号
- C6705218
- 商品封装
- SMD
- 包装方式
- 管装
- 商品毛重
- 2.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 2 | |
| 输出功率 | 3W | |
| 工作电压(Vin) | 9V~18V | |
| 转换效率 | 78% | |
| 输出电压(Vout) | ±5V | |
| 输出电流(最大值) | 300mA | |
| 最大容性负载 | 1000uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；轻载高效模式 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 300kHz | |
| 静态电流 | - | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 14mm | |
| 宽度 | 14mm | |
| 高度 | 9mm | |
| 稳压类型 | 稳压型 |
商品特性
- 超小型DIP/SMD封装
- 宽输入电压范围：2:1
- 效率高达82%
- 工作温度范围：-40 °C to ±85 °C
- 隔离电压：1500VDC
- 可持续短路保护
- 国际标准引脚方式
- 通过EN62368认证
应用领域
- 通信设备
- 仪器仪表
- 工业电子
