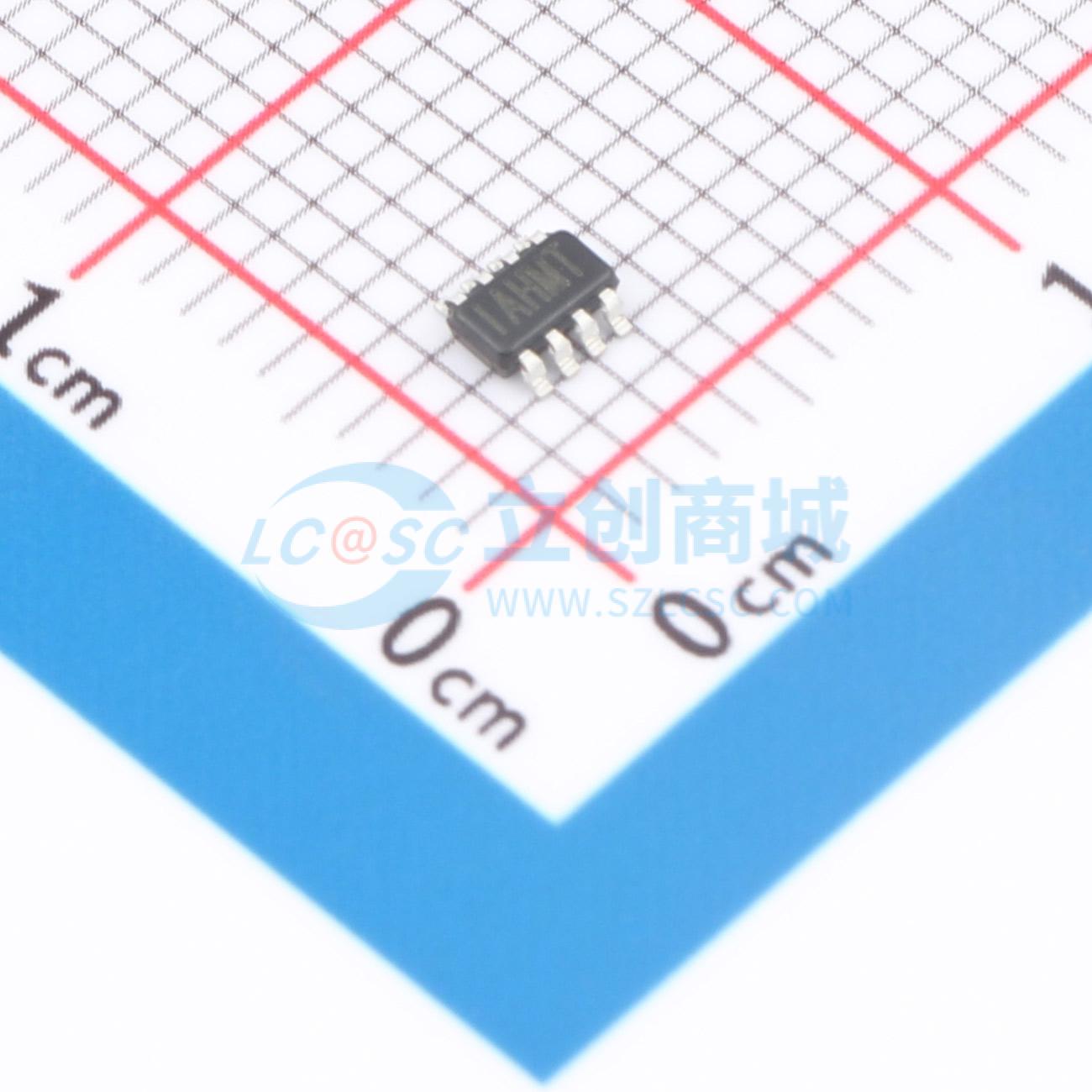

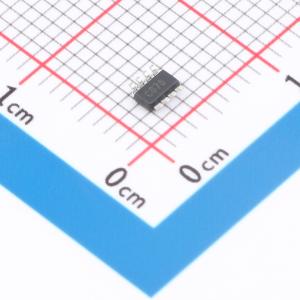

MP2149GJ-Z

6V输入，1A输出，低静态电流双通道同步降压调节器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V以内，1A以内(小电流)方案，MP2149是一款内部补偿的双通道1A输出电流,1MHz固定频率,PWM同步降压调节器。它的工作输入电压范围为2.7V至6V,输出电压可低至0.608V,静态电流为45μA,适用于便携式设备,如智能手机和便携仪器。该器件集成了双100mΩ高侧开关和40mΩ同步整流器,具有高效率和轻载效率。支持180°相移操作和100%占空比操作,具有多种保护功能,包括逐周期限流和热关断。
品牌名称: MPS(芯源)
商品型号: MP2149GJ-Z
商品编号: C6595447
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.076433克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

MP2149是一款内置补偿、1MHz固定频率、双路PWM同步降压稳压器。MP2149的输入电压范围为2.7V至6V，可产生低至0.608V的输出电压，静态电流为45μA，非常适合为单节锂离子（Li+）电池供电的便携式设备供电。 MP2149集成了两个100mΩ的高端开关和40mΩ的同步整流器，无需外部肖特基二极管即可实现高效率。峰值电流模式控制和内部补偿可减少所需的外部元件数量。故障保护功能包括逐周期限流和热关断。 MP2149采用8引脚TSOT23 - 8封装。

商品特性

双路1A输出电流
峰值效率>93%
轻载效率>80%
2.7V至6V宽工作输入范围
100mΩ和40mΩ内部功率MOSFET
1MHz固定开关频率
输出电压可在0.608V至输入电压之间调节
180°移相操作
100%占空比操作
45μA静态电流
逐周期过流保护
带打嗝模式的短路保护
热关断
采用8引脚TSOT23 - 8封装

应用领域

小型/手持设备
DVD驱动器
便携式仪器
智能手机和功能手机
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	608mV~5.5V
	输出电流	1A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	45uA
	开关管(内置/外置)	内置
	输出类型	可调
