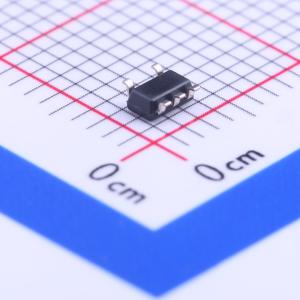

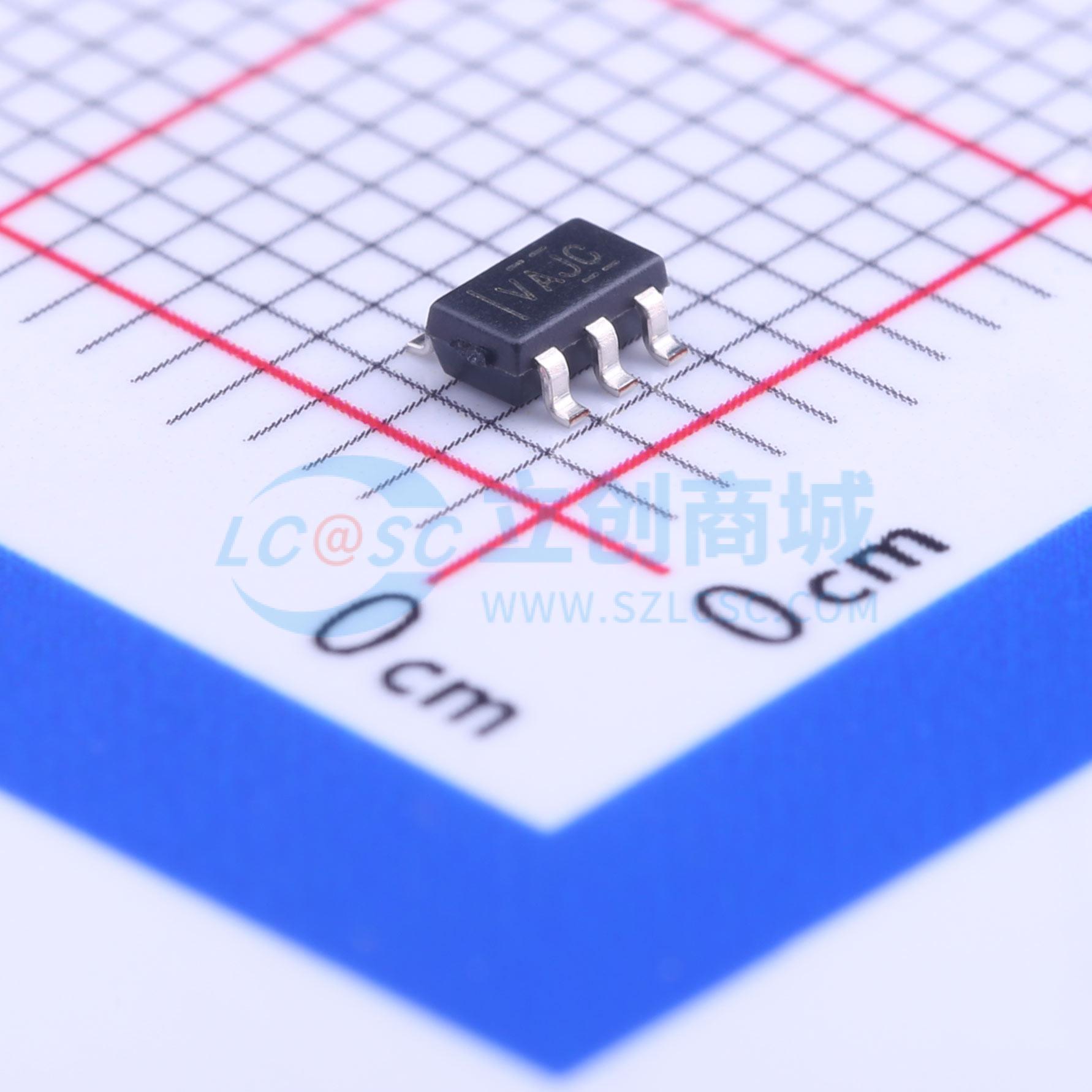

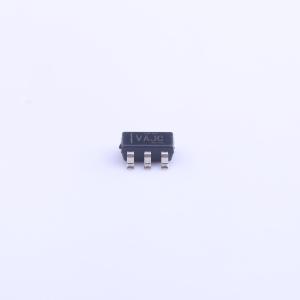

TLV2711CDBVR
先进LinCMOS轨到轨微功耗单路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV2711 单通道、10V、65kHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2711CDBVR
- 商品编号
- C72834
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 56kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 25V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 0.5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 21nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 静态电流(Iq) | 11uA | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 2.7V~10V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TLV2711是一款单路低电压微功耗轨到轨LinCMOS运算放大器，采用5引脚SOT-23封装。该器件电源电流典型值仅为11μA，支持单电源或双电源工作，具有优异的轨到轨输出性能，可进一步扩大动态范围；其超小型SOT-23封装总面积为5.6mm²，占用布板空间仅为标准8引脚SOIC封装的三分之一，可将放大器放置在非常靠近信号源的位置，减少长PCB布线拾取的噪声。TLV2711C额定工作温度范围为0℃至70℃，TLV2711I额定工作温度范围为-40℃至+85℃。
商品特性
- 输出摆幅覆盖两个电源轨
- 1kHz频率下等效输入噪声电压典型值为50nV/√Hz，具有低噪声特性
- 输入偏置电流典型值为1pA，输入偏置电流低
- 每通道典型功耗电流为11μA，功耗极低
- 共模输入电压范围覆盖负载
- 电源电压范围宽，为2.7V至10V
- 具有高输入阻抗特性
- 采用SOT-23超小型封装，占用布板空间小
应用领域
- 适用于电池供电类应用
- 可用于高阻抗源如压电式传感器的小信号调节
- 适用于手持监控和遥感应用
- 可与模数转换器(ADC)连接适配，适用于单电源或双电源应用
