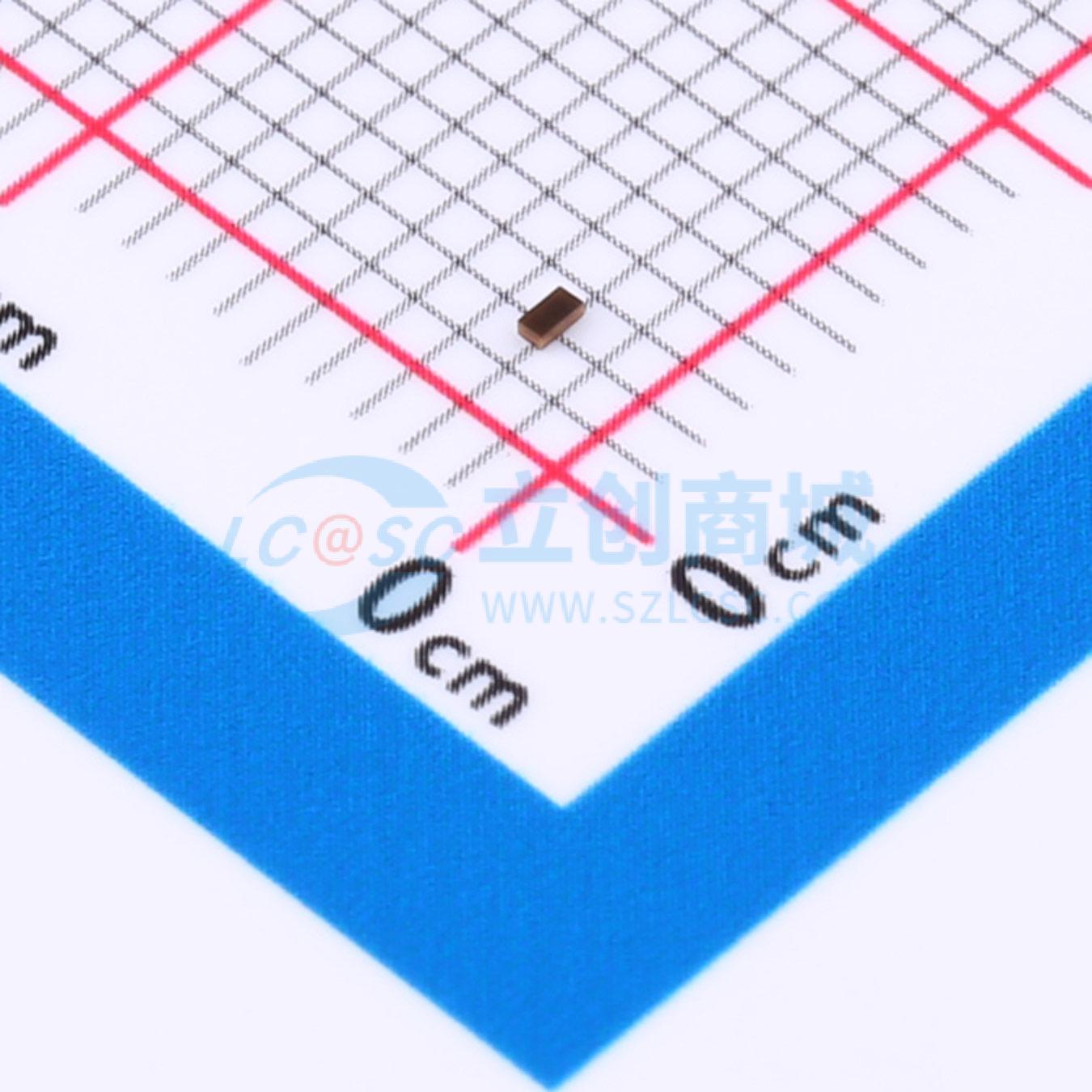

温馨提醒：图片仅供参考，商品以实物为准
CS0801SC12X
双向ESD 12V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该器件是一款超低电容 ESD 产品，旨在保护超高速数据接口。CS0801SC12 X 的典型电容仅为 0.05pF（I/O 到地），可用于满足 IEC61000 - 4 - 2 的 ESD 抗扰度要求（15KV 空气放电、8KV 接触放电）。
- 品牌名称
- 晶扬电子
- 商品型号
- CS0801SC12X
- 商品编号
- C6423747
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 35V | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -40℃~+90℃ | |
| 类型 | ESD | |
| Cj-结电容 | 0.05pF |
商品概述
该器件是一款超低电容 ESD 产品，旨在保护超高速数据接口。CS0801SC12 X 的典型电容仅为 0.05pF（I/O 到地），可用于满足 IEC61000 - 4 - 2 的 ESD 抗扰度要求（15KV 空气放电、8KV 接触放电）。
商品特性
- 依据 IEC61000 - 4 - 2 标准为高速数据线提供 ESD 保护
- ESD 接触放电典型值 8KV，最大值 15KV
- ESD 空气放电典型值 15KV，最大值 25KV
- 表面贴装
- 极低电容
- 极低漏电流
- 快速响应时间
- 双向 ESD 保护
- 无铅焊端
- 适用于高频、低电压应用的最佳 ESD 保护
应用领域
- 高清晰度多媒体接口 (HDMI)
- 数字视频接口 (DVI)
- 显示端口接口 (DP)
- 统一显示接口 (UDI)
- 移动显示数字接口 (MDDI)
- 千兆以太网
- USB2.0 和 USB3.0
- IEEE1394 接口
