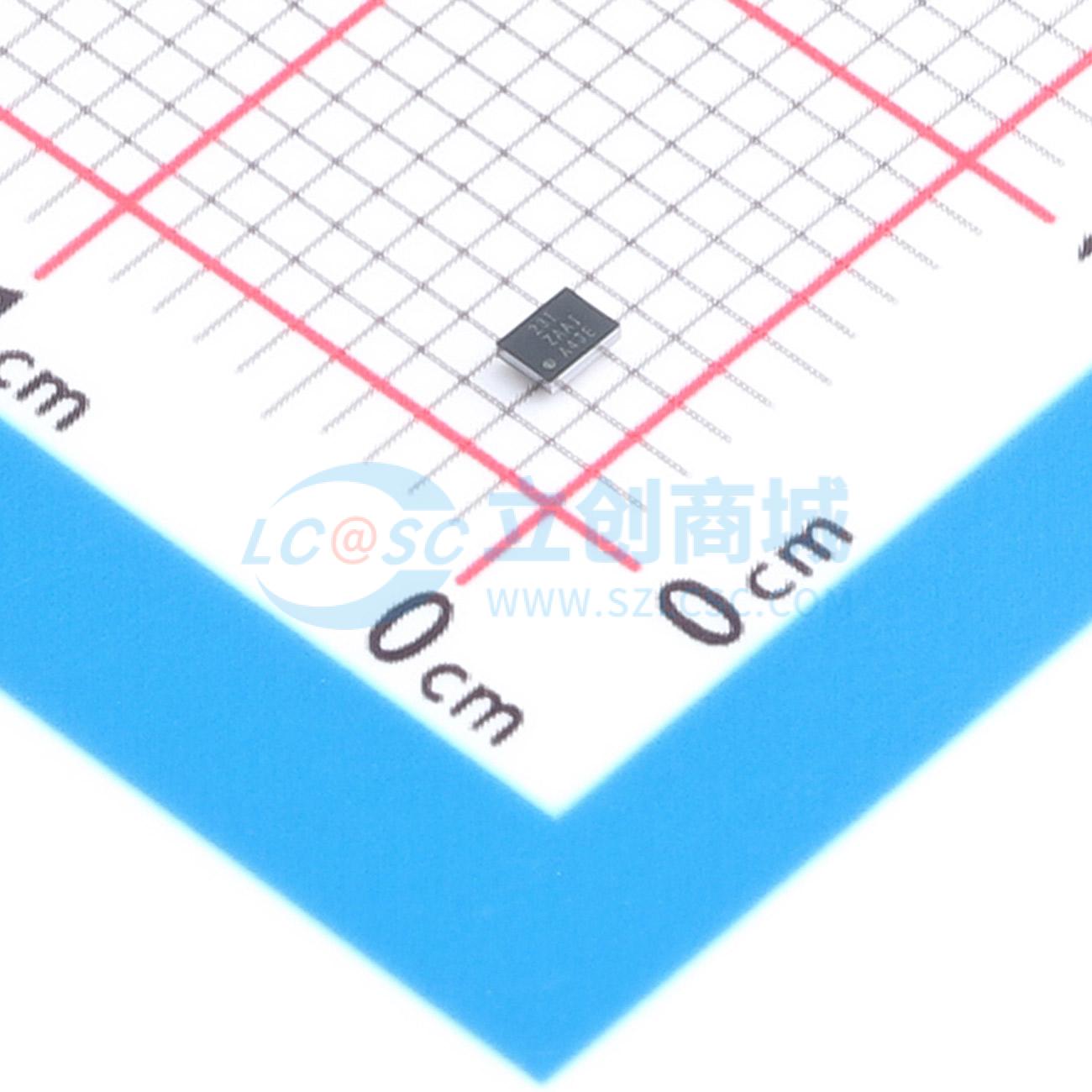

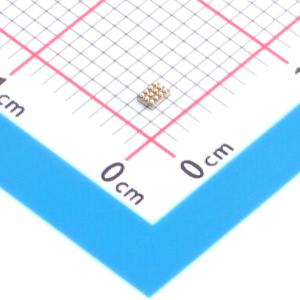

LM3643AYFFR

可拍照手机白色LED闪光灯 LM3643是一款双LED闪存驱动器，能够以较小的解决方案尺寸提供高度可调节性。LM3643采用2MHz或4MHz固定频率同步升压转换器为1.5A恒流LED源供电。LM3643升压闪存驱动器可提供的总LED电流为1.5A (I_LED1 + I_LED2)。两个128级电流源可灵活调整LED1与LED2之间的电流比，每个驱动器最多能够提供1.5A电流（例如：I_LED1 = 1.5A和ILED2 = 0FF；I_LED1 = 0FF和I_LED2 = 1.5A；或者电流低于1.5A的电流配置：I_LED1 = 950mA，I_LED2 = 250mA）。自适应调节方法可确保电流源保持可调节状态，并且最大限度地提升效率。 LM3643的功能由兼容I²C的接口控制。这些功能包括：硬件闪光灯和硬件手电筒引脚（STROBE和TORCH/TEMP）、TX中断和负温度系数(NTC)热敏电阻监视器。器件在每个输出引脚均提供了可独立编程的电流，以便在闪存模式或录像（手电筒）模式条件下驱动LED。 该器件的开关频率选项为2MHz或4MHz，具备过压保护(OVP)和可调节限流功能，因此可采用微型超薄电感和10μF陶瓷电容。该器件的工作环境温度范围为 -40°C至 +85°C。

• 工作期间允许的总LED电流为1.5A (I_LED1 + I_LED2 = 1.5A)
• 两个可独立编程的LED电流源
• 准确的可编程LED电流范围为1.4mA到1.5A
• 优化了低电池电量条件下的闪存LED电流（输入电压闪存监控器(IVFM)）
• 手电筒模式（100mA时）和闪存模式（1A至1.5A时）的效率超过85%
• 支持阴极接地LED操作，改进了热管理
• 小型解决方案尺寸：<16mm²
• 硬件选通使能(STROBE)
• 射频功率放大器脉冲事件的同步输入(TX)
• 硬件火炬使能(TORCH/TEMP)
• 远程NTC监控(TORCH/TEMP)
• 400kHz I²C兼容接口LM3643（I²C地址 = 0x63）LM3643A（I²C地址 = 0x67）
